Magic PV Pitch
Magic-tekniikan avulla OBO-tuotteiden harjakattoasennukset voidaan tehdä ilman ruuveja ja työkaluja. Siten säästetään aikaa. Asennusjärjestelmään sisältyvä kattokoukku mahdollistaa joustavan asennuksen. Se voidaan asentaa kaikkiin tavallisiin harjakattotyyppeihin, joissa on tiilikate, ja se on milloin tahansa säädettävissä portaattomasti ja millimetrintarkasti kaikkiin suuntiin. Yleiskiinnikettä voidaan käyttää sekä keskikiinnikkeenä että päätykiinnikkeenä ja sen säätöalue on 30-50 mm. Sen avulla voidaan kiinnittää kaikki tavalliset aurinkopaneelit vaivattomasti.
Erittäin käytännöllistä: tasa- ja harjakatoille tarkoitettuja tuotteita voidaan yhdistellä keskenään.
Tuotteet

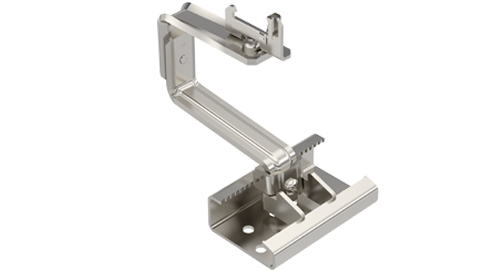

Kattokoukku harjakattoihin
- Asennettavissa kaikkiin tavallisiin tiilikatteellisiin harjakattotyyppeihin.
- Voidaan säätää kaikkiin suuntiin millimetrintarkasti.
- Kaikkiaan 9 porareikää M8 koon puuruuveille mahdollistavat kattokoukun erittäin joustavan kiinnittämisen kattoruoteisiin.
- Koukun voi kääntää (pysty- ja/tai vaakasuunnassa) nopeasti ja helposti vain yhden kiinnitysruuvin avulla.
- Pystysuuntaisen kääntömahdollisuuden ansiosta voidaan helposti tasata katon epätasaisuuksia.
- Asennuskiskon kiinnittämisessä ei tarvita ruuveja eikä työkaluja. Innovatiivisen OBO Magic-tekniikan ansiosta
- 14 mm:n korkeudensäätö mahdollistaa sovittamisen olemassa oleviin kattoruoteisiin.
- 76 mm:n sivuttainen säätömahdollisuus paarteilla.
- 18 mm:n korkeudensäätö kattokoukun asennuksen jälkeen ja asennusprofiilin hienosäätöön.
- 10 mm:n sivuttainen säätömahdollisuus asennusprofiilin hienosäätöön.

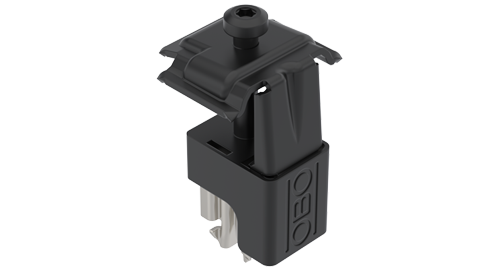

Yleiskiinnike tasa- ja harjakatoille
- Musta malli sopii esteettisesti asennettavaksi mustan asennuskiskon kanssa.
- Säätöalue aurinkopaneelin kiinnitykselle 30-50 mm
- Kun kiinnike on lukittu asennuskiskon uraan, sitä voi kääntää 90°.
- Voidaan käyttää joko keski- tai päätykiinnikkeenä.
- Kiinnikkeen yläosan reunojen erikoisgeometria mahdollistaa sen käytön aurinkopaneelien potentiaalintasauksessa.
- Ympärillä oleva muovisuojus tukee yläosaa ja estää ei-toivotun kääntymisen asennuksen aikana.
- Yläosa pysyy yläasennossa siihen asti, että aurinkopaneeli on lopullisesti kiinnitetty.
- Kiinnike voidaan napsauttaa asennusjalkoihin (tasakattoasennus) ja asennuskiskon uraan (harjakattoasennus).
- Muovisuojus toimii tukipintana paneeleita sijoitettaessa.
- Korkealaatuisesta ruostumattomasta teräksestä valmistettu kiinnike on erittäin pitkäikäinen.

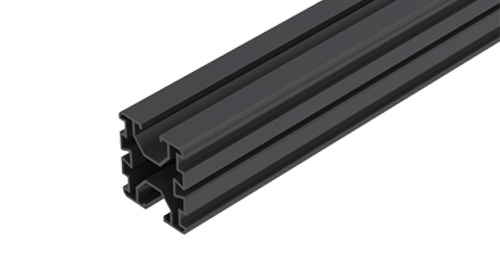

Asennuskisko tasa-/harjakattojärjestelmiin
- Musta malli, joka voidaan sovittaa saumattomasti ja esteettisesti olemassa olevan katemateriaalin kanssa.
- Kiskon molemmilla puolilla on 10 mm levyiset urat esimerkiksi liukumuttereille, yleiskiinnikkeille ja/tai maadoitusliittimille.
- Lisäksi on vielä sivuttaiset urat esimerkiksi jatko- ja/tai ristiliittimille.

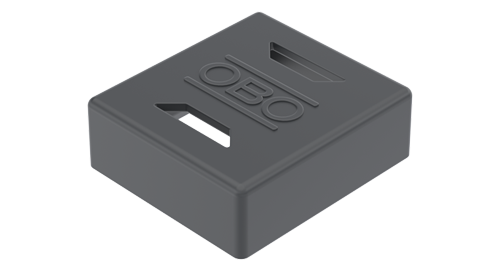

Päätysuoja asennuskiskolle
- Musta malli sopii esteettisesti asennettavaksi mustan asennuskiskon kanssa.
- Suojan rei'itys mahdollistaa vedenpoiston ja estää siten veden kertymisen asennuskiskon sisälle.
- Asennuskiskon siisti päätykappale, joka peittää myös ikävännäköiset leikkausreunat.

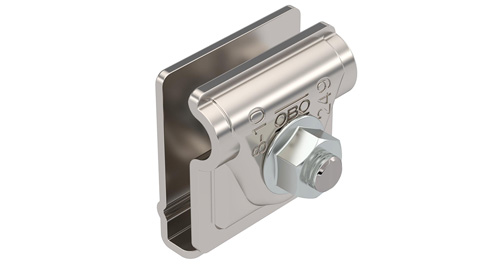

Maadoitusliitin, aurinkopaneelit
- Maadoitusliitin on esiasennettu.
- Maadoitusliitin kiinnittyy esiasennetun liukumutterin avulla mittatarkasti asennuskiskon uraan.
- Salamavirran kestävä 100 kA.
- Nopea asennus integroidun jousimekanismin avulla.
- Pyöröjohdinkiinnitykseen RD 8-10.
- Yksi- ja/tai monilankaisten 6-50 mm² johtimien kiinnitykseen.
- Kaikille kiskoille, joissa on 10 mm ura. Optimaalinen käyttö on taattu OBOn asennuskiskon kanssa.
- Standardin DIN EN 62561-1 vaatimusten mukainen.

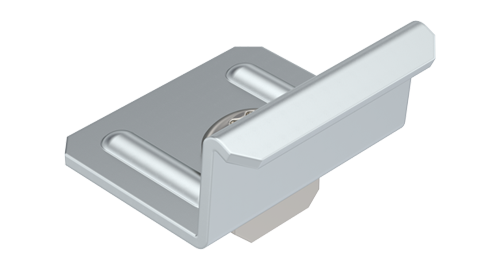

Ristiliitin asennuskiskolle
- Ristiliitoksen tekemiseen katolla.
- Helpottaa asennusta vaikeapääsyisillä katon alueilla, joilla asennuskiskojen suora liittäminen ei ole mahdollinen.
- Kiinnitetään asennuskiskon sivu-uraan.
- Ruuvikiinnitys, avainkoko TX 40.
