Support profile for PV module mounting
Tuotenro 5900412 | EAN-numero 4012197381578
- Tuotteen kuvaus
-

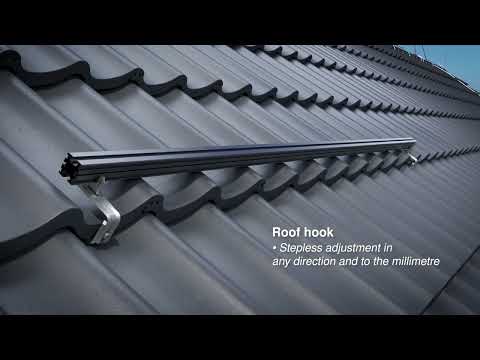

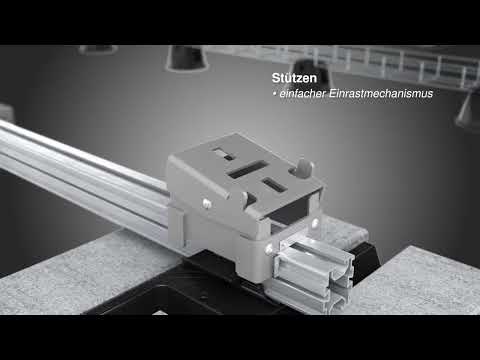

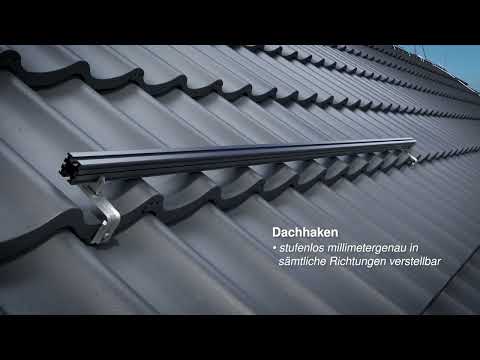

Tuotteen kuvausSupport profile to mount photovoltaic modules on flat and pitched roofs. Flat roof mounting in combination with UniBase universal stand and STK and STL short and long supports. Lockable fastening of the profile on the stand with UniBase AMP adapter. Pitched roof mounting in combination with universal DHU roof hook. Lockable fastening of the profile on roof hooks. Screwable connection of multiple support profiles with LV 45 straight connectors and KV 45 cross-connectors.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennuskanava integroitu ei Asennuskanava tarvittaessa ei Korkeus 45 mm Materiaali alumiini Pinta anodisoitu Pituus 4700 mm Pohjamitta 40 mm Taivutusvastus Wx 3680 mm³ Taivutusvastus Wy 3760 mm³ Väri signaalinmusta, RAL 9004 - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Yleiskiinnike aurinkomoduulien asennukseen
KLU A2 S 5901012 20 Kappale
Profiilikiskon päätykappale
EK 45 S 5901720 20 Kappale
Jatkokappale profiilikiskolle TP
LV 45 DD 5901210 20 Kappale
X-kappale profiilikiskoille TP
KV 45 DD 5901250 20 Kappale
Maadoitusliitin aurinkopaneelien asennusjärjestelmille
249 PV10 6-50V2A 5051520 8 Kappale Asennustarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Ruuvi uramutterilla aurinkopaneelien asennukseen
SKS HM A2 5901850 20 Kappale - Lataukset
-
Tietolehti TP 45 4700 ALU S / 5900412 , 0.15MB , pdfREACH Vaatimustenmukaisuusvakuutus TP 45 4700 ALU S / 5900412 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus TP 45 4700 ALU S / 5900412 , 0.13MB , pdfAsennusohjeet PV mounting systems for pitched roofs , 4.03MB , pdfAsennusohjeet PV mounting systems Magic PV Flat Pro , 5.39MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
