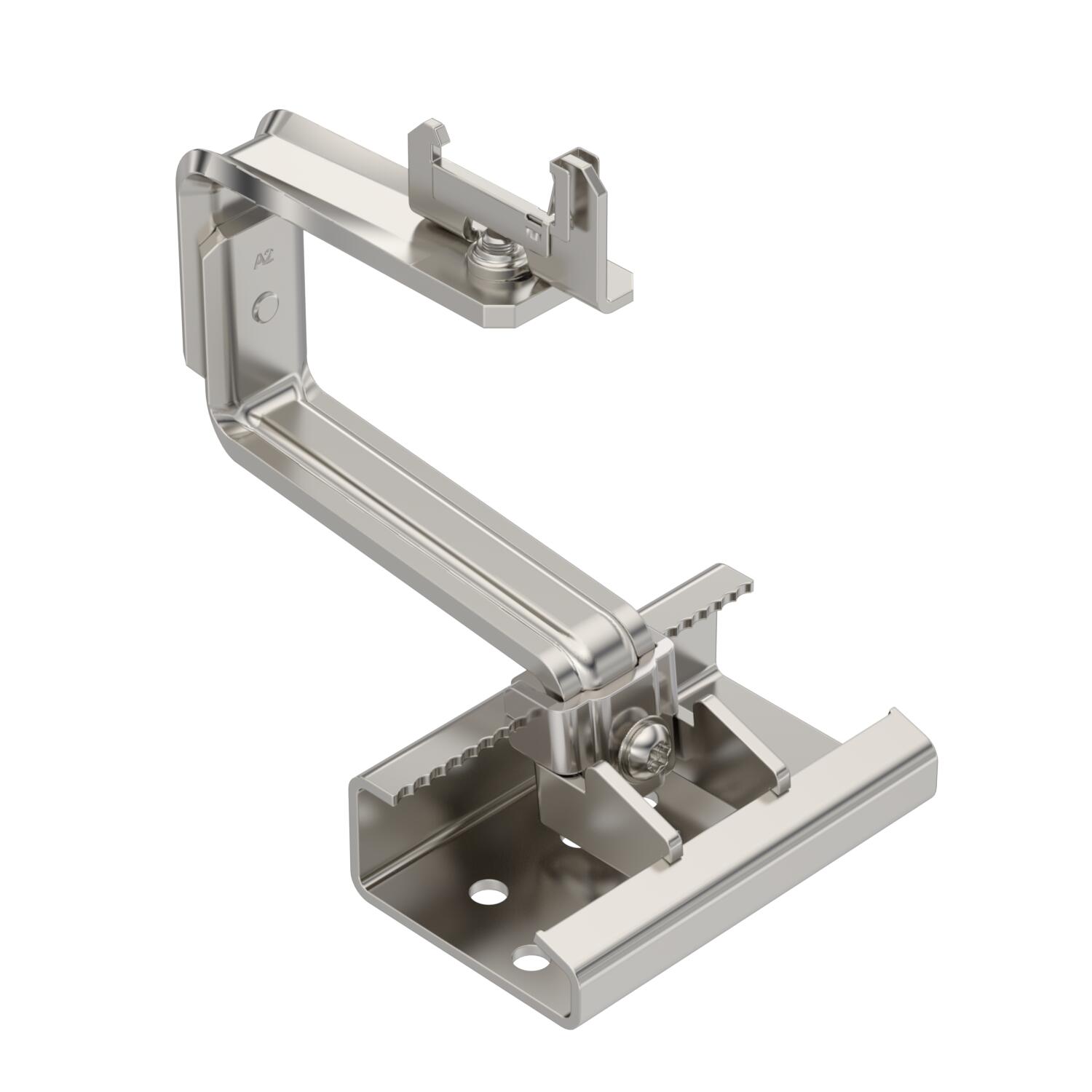

Kattokoukku aurinkomoduulien asennukseen, tiilikatto
Tuotenro 5901410 | EAN-numero 4012197368685
- Tuotteen kuvaus
-
Tuotteen kuvausKattokoukku aurinkopaneelien kiinnitykseen harjakattoihin asennuskiskon TP 45 avulla. Soveltuu tiilikattoihin. Pikakiinnitys asennuskiskoon. Asennus yläpaarteeseen puuruuveilla TKS. Kattokoukku voidaan säätää vaaka- ja pystysuunnassa portaattomasti ruuvin avulla, sopiva avain Torx 40. Korkeusasetus ruodelaudoituksen alueella 40-54 mm, sivuttainen säätömahdollisuus maks. 76 mm, asennuskiskon korkeuden säätö maks. 18 mm.
-
- Tekniset tiedot
-
Tekniset tiedot

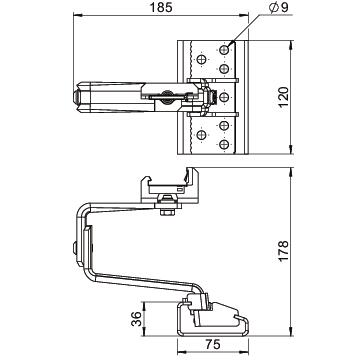

Asennuslevyllä kyllä CO2-jalanjälki (GWP) kehdosta portille 6,9457 kg CO2e / 1 Kappale Kaltevuuskulma min. 90 ° Katon läpivienti välttämätön kyllä Kiinnitys ruuvia Kiinnityslevyn korkeus 36 mm Kiinnityslevyn pituus 120 mm Koko 140x197x144 Leveä kiinnityslevy 75 mm Materiaali teräs, ruostumaton 1.4301 Materiaalin vahvuus 6 mm Pinta kirkas, jälkikäsitelty Pohjamitta 120 mm Säädettävä kyllä Soveltuu aurikosähkölaitteiston katto-/julkisivukiinnitykseen Kiinnitys viistokattoon Soveltuu kattomateriaalille Kattotiili Suunta vaakasuora/pystysuora Väri ruostumaton teräs - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Profiilikisko aurinkomoduulien asennukseen

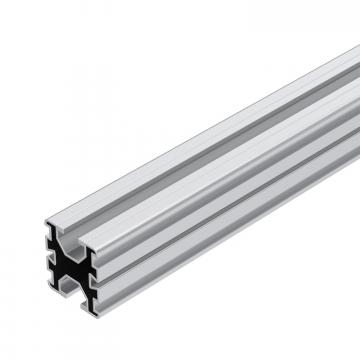

TP 45 2350 ALU 5900405 4 Kappale
Profiilikisko aurinkomoduulien asennukseen
TP 45 4700 ALU 5900410 4 Kappale
Profiilikisko aurinkomoduulien asennukseen

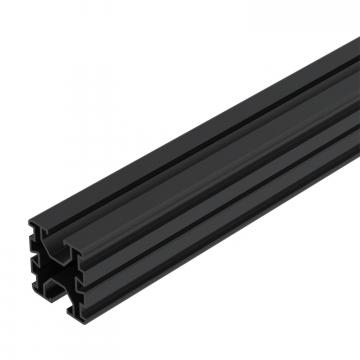

TP 45 4700 ALU S 5900412 4 Kappale Asennustarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Puuruuvi kattokoukuille

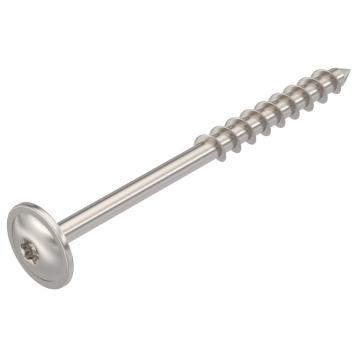

TKS 8x100 A2 5901800 100 Kappale
Puuruuvi kattokoukuille

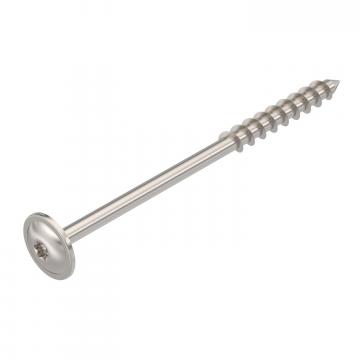

TKS 8x120 A2 5901802 100 Kappale
Puuruuvi kattokoukuille

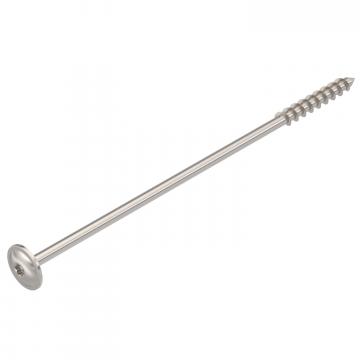

TKS 8x200 A2 5901804 50 Kappale - Lataukset
-
Tietolehti DHU A2 / 5901410 , 0.17MB , pdfAsennusohjeet PV mounting systems for pitched roofs , 4.03MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
