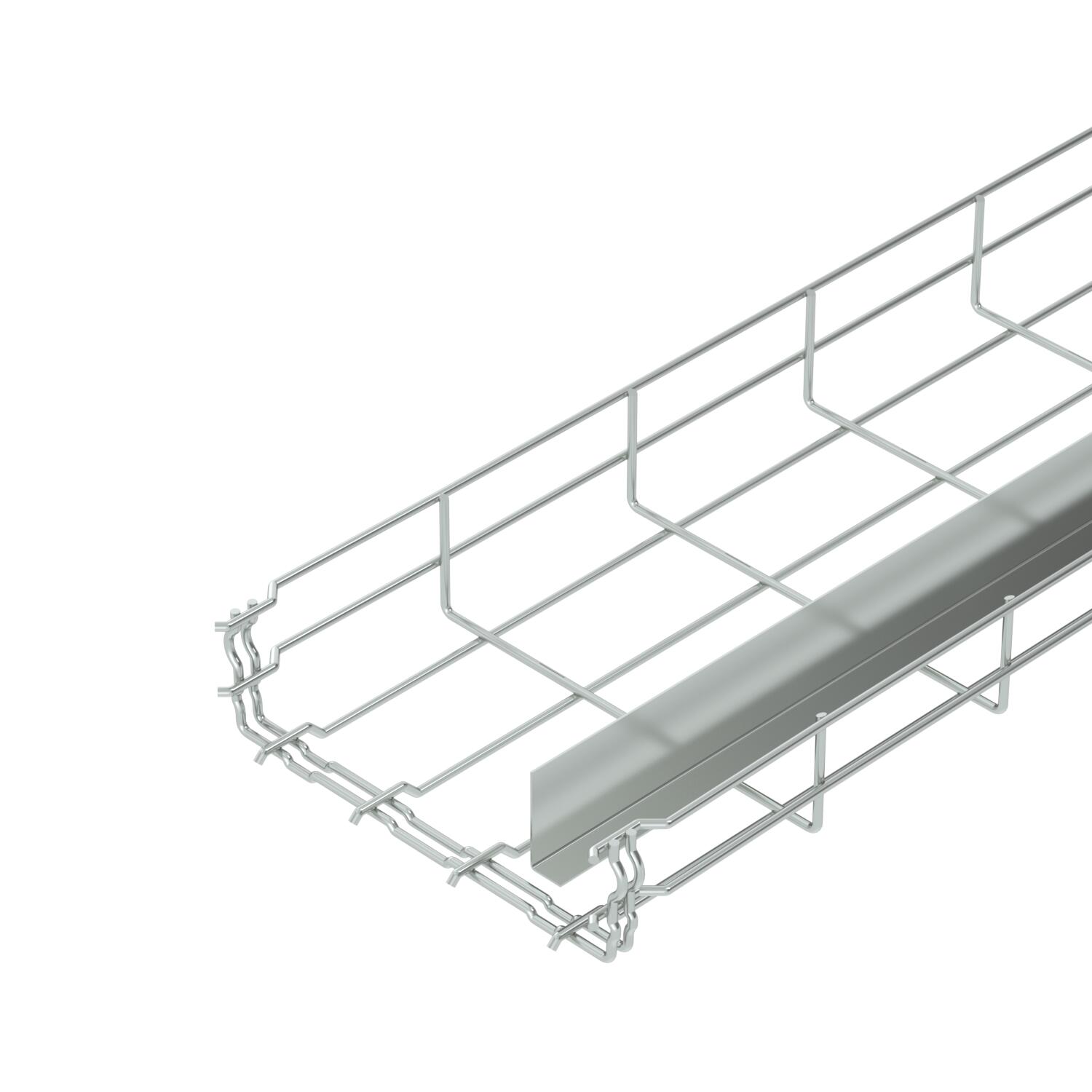

Lakahyllyt GR-Magic® 55 väliseinällä
Tuotenro 6006455 | EAN-numero 4012196151219
- Tuotteen kuvaus
-
Tuotteen kuvausLankahylly jatkopäällä ja hitsatulla väliseinällä, sivumitta 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Lankahyllyssä on jatkopää johon hylly liitetään painamalla, joten ei tarvita jatkokappaleita. Hyllyn silmäkoko on 50 x 100 mm.
-
- Tekniset tiedot
-
Tekniset tiedot
Hyötypoikkipinta 87 cm² Hyötypoikkipinta 8700 mm² Integroitu väliseinä yksi Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 55x200x3000 Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 3,9 mm Liittimen malli integroitu jatkokappale Materiaali teräs Palonkestävyys ei Pinta galvaanisesti sinkitty Pitkän kannatusvälin malli ei Profiilimuoto U-muoto Ruostumaton teräs, peitattu ei Ruuviton liitin kyllä Väri sinkki Mitat

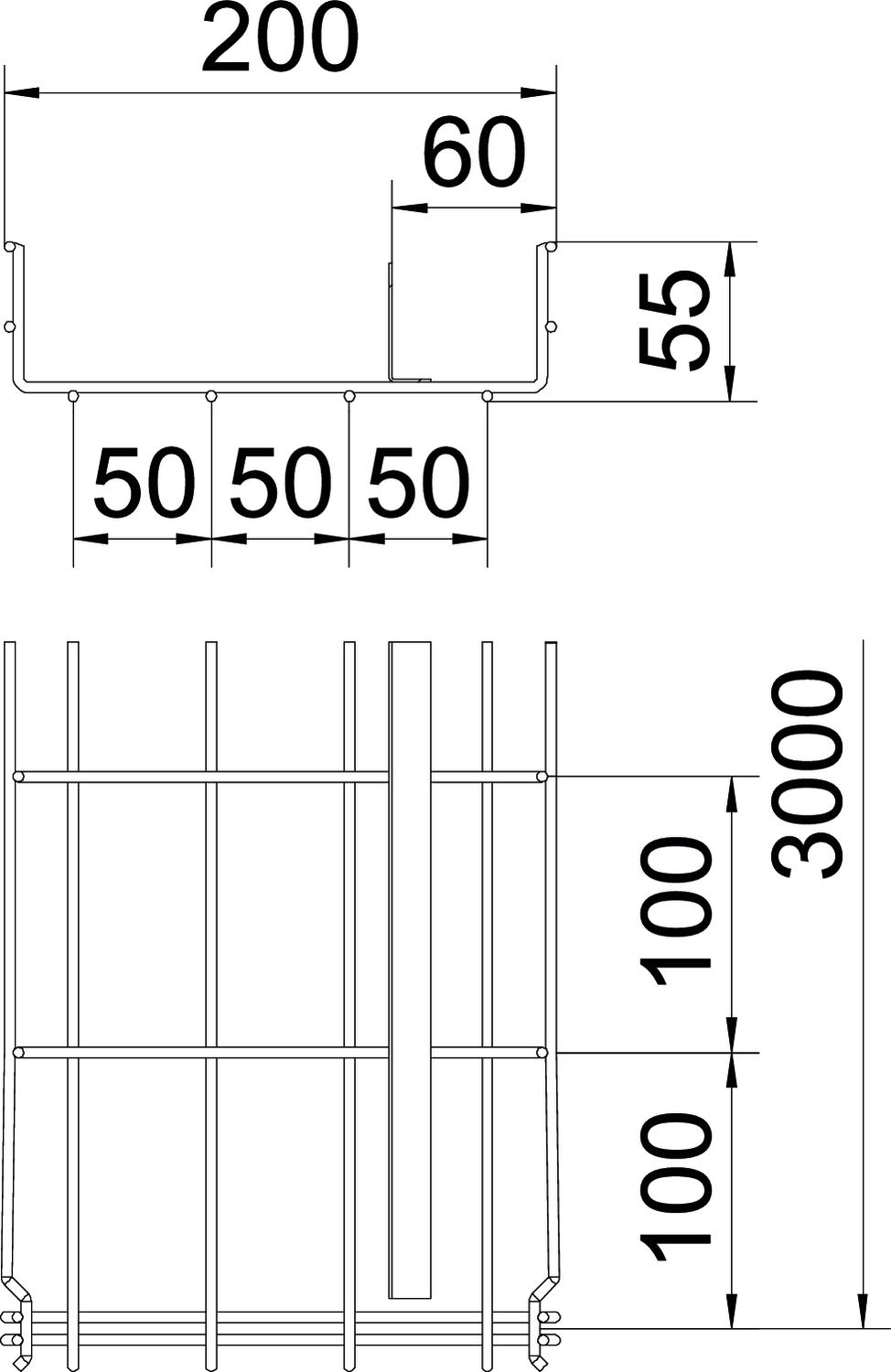

Korkeus 2,17 in Korkeus 55 mm Mitta A 59,5 mm Mitta B 200 mm Mitta H 58 mm Pituus 3000 mm Pohjamitta 7,87 in Pohjamitta 200 mm Kuormitukset
Tukiväli 1,0 m 1 kN/m Tukiväli 1,5 m 0,6 kN/m Tukiväli 2,0 m 0,25 kN/m CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-05-21T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 2,6733 kg CO2e / 1 Metri CO₂ Footprint (GWP) 2,6733 kg CO₂e Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Tekniset tiedot
Kuormitustaulukko, lankahylly GRM-1T 55
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale G
GEV 36 G 1462335 6016715 20 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kiinnityskappale KS KR
KS GR A2 1464711 6062282 30 Kappale
Taivutussuoja FS
KAB GR FS ----- 6220139 10 Kappale - Lataukset
-
