Lakahyllyt GR-Magic® 55 väliseinällä
Tuotenro 6006456 | EAN-numero 4012196151578
- Tuotteen kuvaus
-

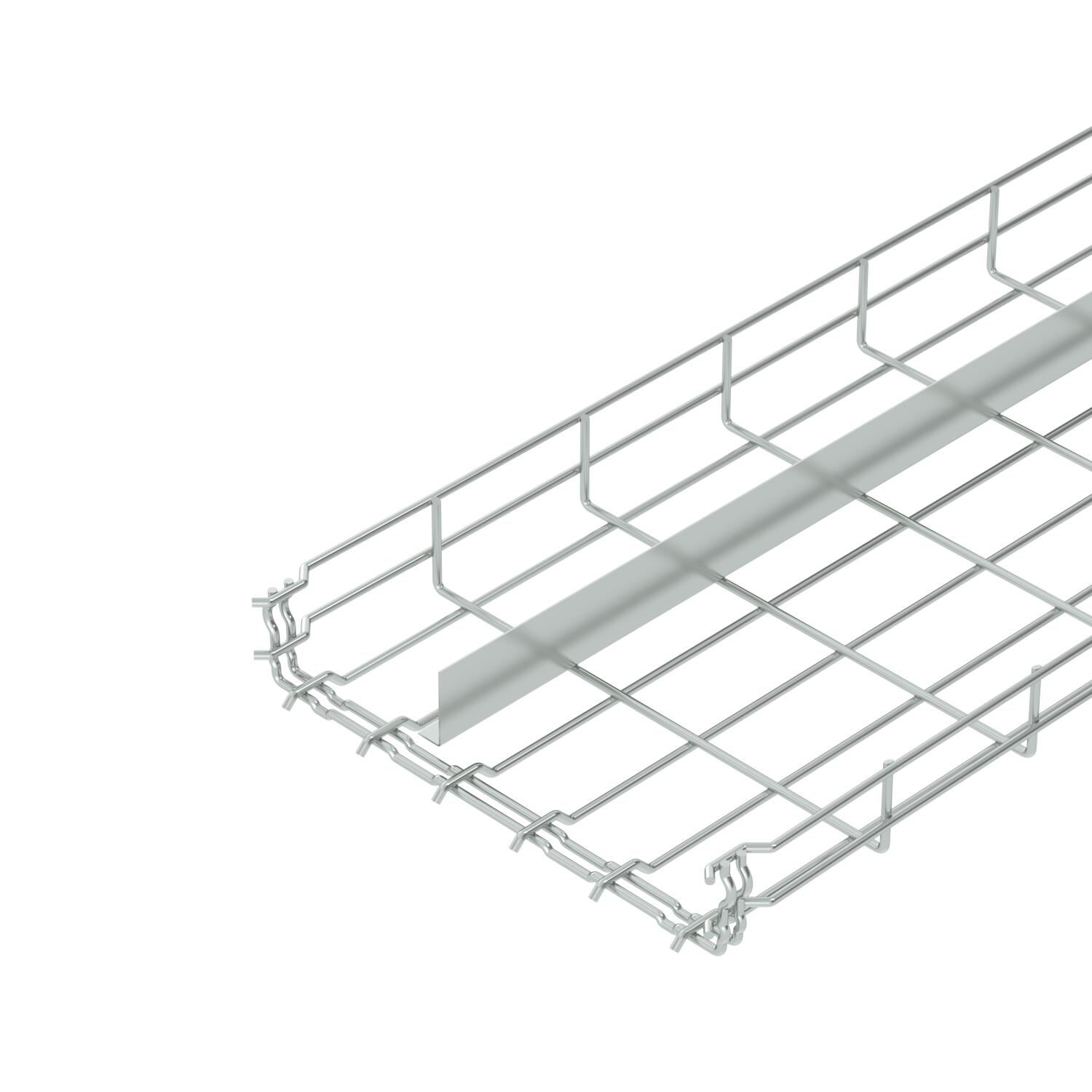

Tuotteen kuvausLankahylly jatkopäällä ja hitsatulla väliseinällä, sivumitta 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Lankahyllyssä on jatkopää johon hylly liitetään painamalla, joten ei tarvita jatkokappaleita. Hyllyn silmäkoko on 50 x 100 mm.
-
- Tekniset tiedot
-
Tekniset tiedot

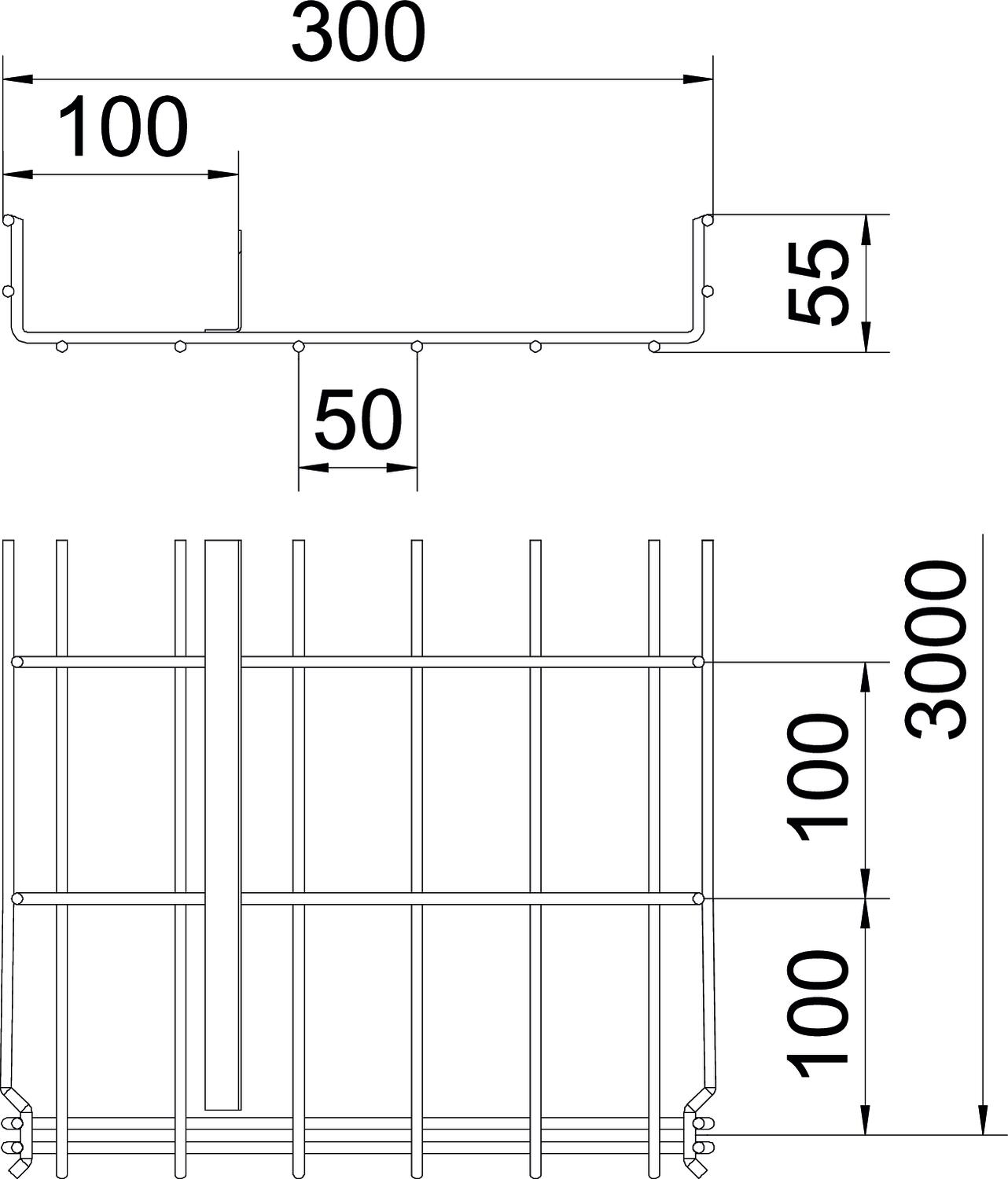

CO2-jalanjälki (GWP) kehdosta portille 4,4035 kg CO2e / 1 Metri Hyötypoikkipinta 129 cm² Hyötypoikkipinta 12900 mm² Integroitu väliseinä yksi Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 55x300x3000 Korkeus 2,17 in Korkeus 55 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 4,8 mm Liittimen malli integroitu jatkokappale Materiaali teräs Mitta A 199,5 mm Mitta B 300 mm Mitta H 58 mm Palonkestävyys ei Pinta galvaanisesti sinkitty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 300 mm Pohjamitta 11,81 in Profiilimuoto U-muoto Ruostumaton teräs, peitattu ei Ruuviton liitin kyllä Tukiväli 1,0 m 1,5 kN/m Tukiväli 1,5 m 0,8 kN/m Tukiväli 2,0 m 0,4 kN/m Väri sinkki Tekniset tiedot
Kuormitustaulukko, lankahylly GRM-1T 55
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale G
GEV 36 G 1462335 6016715 20 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kiinnityskappale KS KR
KS GR A2 1464711 6062282 30 Kappale
Taivutussuoja FS
KAB GR FS ----- 6220139 10 Kappale - Lataukset
-
Tietolehti GRM-T 55 300 G / 6006456 , 0.36MB , pdfMainoslehtinen Lukittuva kansi , 2.00MB , pdfMainoslehtinen G mesh cable tray Magic® , 0.68MB , pdfEU-vaatimustenmukaisuusvakuutus GRM-T 55 300 G / 6006456 , 0.13MB , pdfREACH Vaatimustenmukaisuusvakuutus GRM-T 55 300 G / 6006456 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus GRM-T 55 300 G / 6006456 , 0.13MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä GRM , 0.50MB , pdfMerkkihyväksyntä RINA-merkkihyväksyntä GRM , 0.61MB , pdfMerkkihyväksyntä ASTA-sertifikaatti Lankahylly GR-Magic® , 0.37MB , pdfSertifikaatti ABS Tyyppihyväksyntätodistus GRM , 0.09MB , pdfValintaohje GR-Magic® , 0.27MB , pdfAsennusohjeet Asennusohje Lankahyllyt , 9.52MB , pdfAsennusohjeet General information on the mounting , 2.65MB , pdf
