Lakahyllyt GR-Magic® 55 väliseinällä
Tuotenro 6006457 | EAN-numero 4012196151936
- Tuotteen kuvaus
-

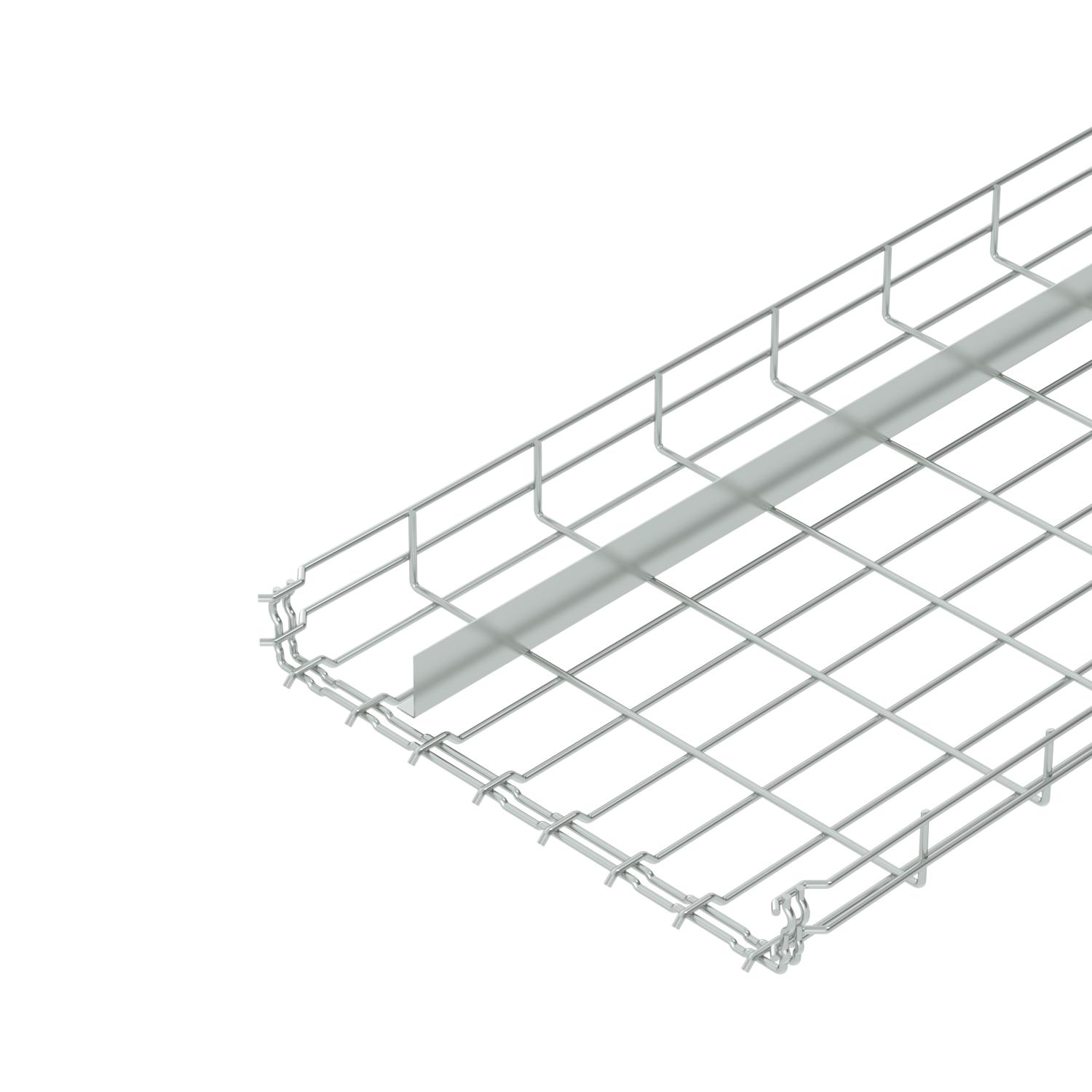

Tuotteen kuvausLankahylly jatkopäällä ja hitsatulla väliseinällä, sivumitta 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Lankahyllyssä on jatkopää johon hylly liitetään painamalla, joten ei tarvita jatkokappaleita. Hyllyn silmäkoko on 50 x 100 mm.
-
- Tekniset tiedot
-
Tekniset tiedot
Hyötypoikkipinta 17500 mm² Hyötypoikkipinta 175 cm² Integroitu väliseinä yksi Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 55x400x3000 Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 4,8 mm Liittimen malli integroitu jatkokappale Materiaali teräs Palonkestävyys ei Pinta galvaanisesti sinkitty Pitkän kannatusvälin malli ei Profiilimuoto U-muoto ROHS-vaatimusten mukainen kyllä Ruostumaton teräs, peitattu ei Ruuviton liitin kyllä Tuotesarja GRM-sarja Väri sinkki Mitat

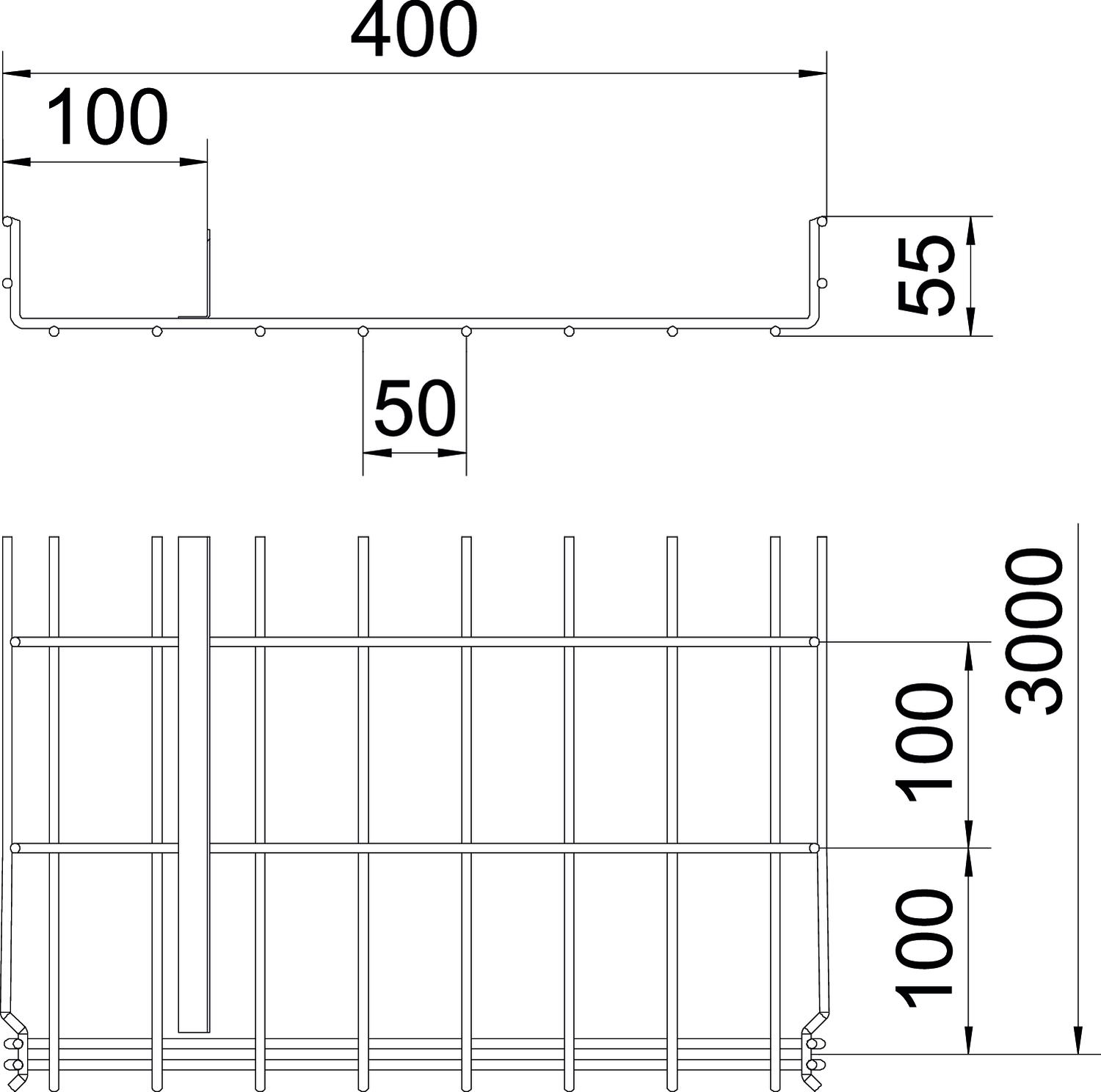

Korkeus 55 mm Korkeus 2,17 in Mitta A 299,5 mm Mitta B 400 mm Mitta H 58 mm Pituus 3000 mm Pohjamitta 400 mm Pohjamitta 15,75 in Kuormitukset
Tukiväli 1,0 m 1,5 kN/m Tukiväli 1,5 m 0,8 kN/m Tukiväli 2,0 m 0,4 kN/m CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-05-21T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 5,1541 kg CO2e / 1 Metri CO₂ Footprint (GWP) 5,1541 kg CO₂e Declared Unit m Declared Unit Quantity 1 Tekniset tiedot
Kuormitustaulukko, lankahylly GRM-1T 55
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale G
GEV 36 G 1462335 6016715 20 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kiinnityskappale KS KR
KS GR A2 1464711 6062282 30 Kappale
Taivutussuoja FS
KAB GR FS ----- 6220139 10 Kappale - Lataukset
-
Tietolehti GRM-T 55 400 G / 6006457 , 0.26MB , pdfMainoslehtinen Lukittuva kansi , 2.00MB , pdfMainoslehtinen G mesh cable tray Magic® , 0.68MB , pdfEU-vaatimustenmukaisuusvakuutus GRM-T 55 400 G / 6006457 , 0.13MB , pdfREACH Vaatimustenmukaisuusvakuutus GRM-T 55 400 G / 6006457 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus GRM-T 55 400 G / 6006457 , 0.13MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä GRM , 0.50MB , pdfMerkkihyväksyntä RINA-merkkihyväksyntä GRM , 0.61MB , pdfMerkkihyväksyntä ASTA-sertifikaatti Lankahylly GR-Magic® , 0.37MB , pdfSertifikaatti ABS Tyyppihyväksyntätodistus GRM , 0.09MB , pdfValintaohje GR-Magic® , 0.27MB , pdfAsennusohjeet General information on the mounting , 2.65MB , pdf
