Lankahylly GR-Magic® 35 FT

Tuotenro 6000073 | EAN-numero 4012195037248 | Sähkönro 1415963

3000 mm
35 mm
ei
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus

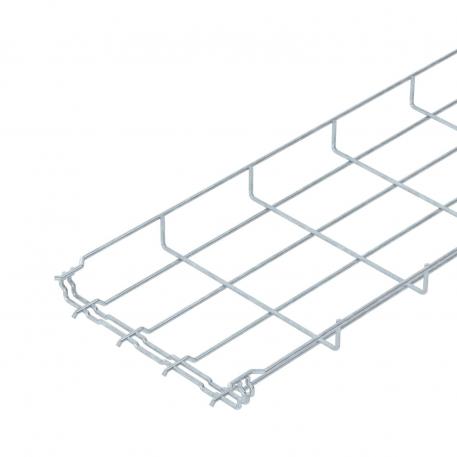

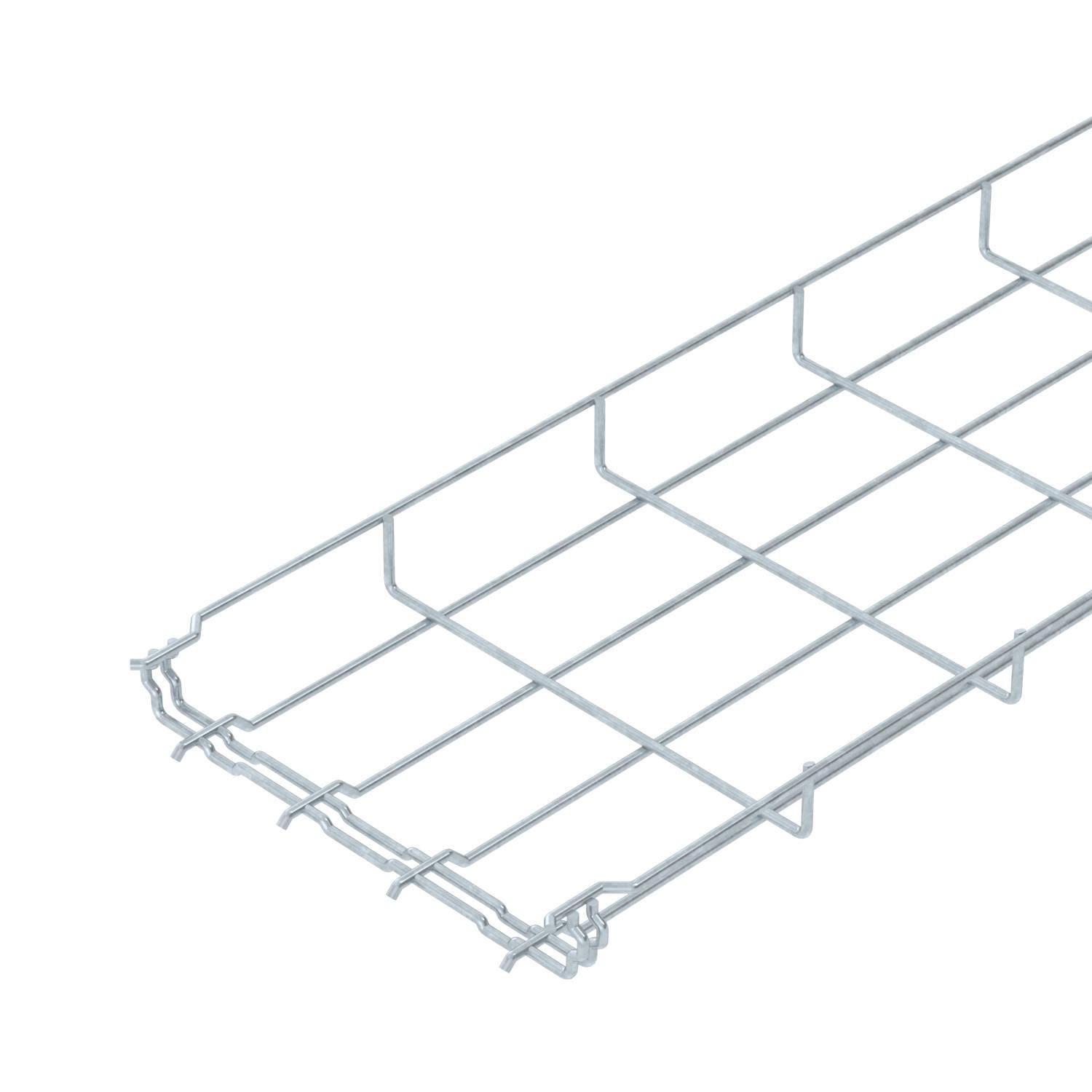

Lankahylly jatkopäällä sivumitalla 35 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
  • RINA 1861, Ship Classification, Certification and Services
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
Tekniset tiedot

Tekniset tiedot

CO2-jalanjälki (GWP) kehdosta portille 1,6947 kg CO2e / 1 Metri
Hyötypoikkipinta 7000 mm²
Hyötypoikkipinta 50,1 cm²
Integroitu väliseinä ilman
Kaapelihyllyjen jatkokappaletyyppi Painolukitus

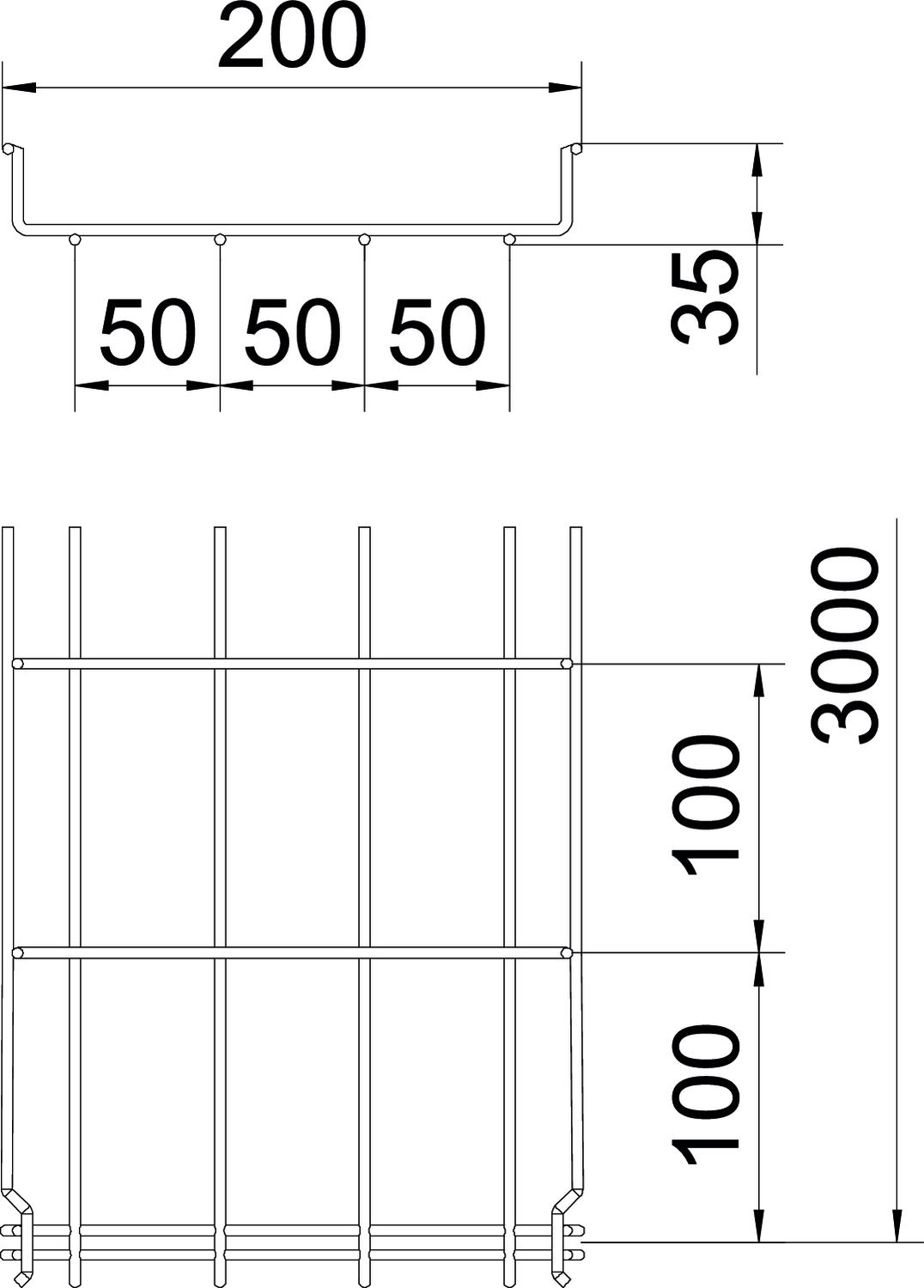

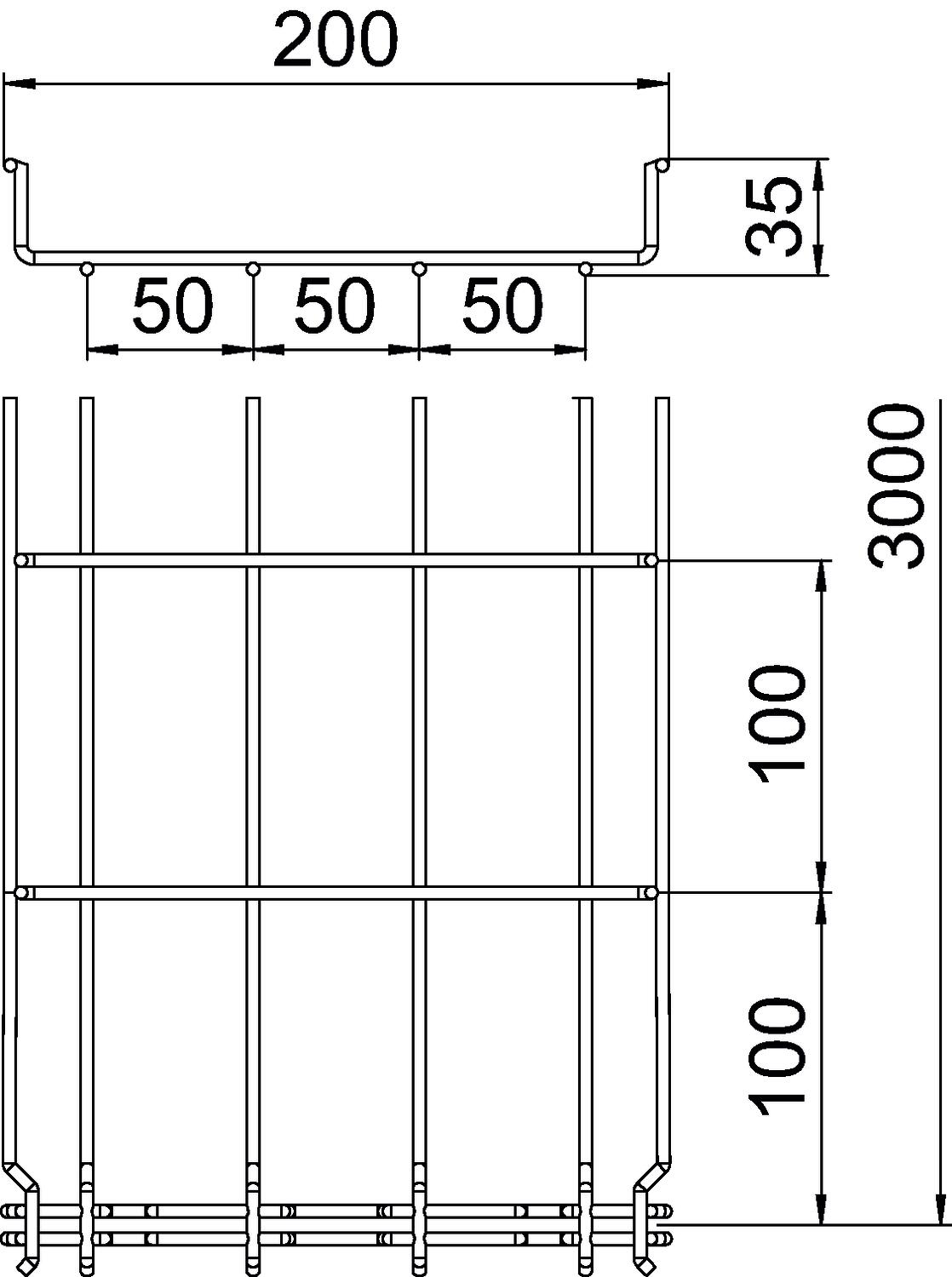

Koko 35x200x3000
Korkeus 35 mm
Korkeus 1,38 in
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Langan halkaisija 3,9 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs
Mitta B 200 mm
Palonkestävyys ei
Pinta = upottamalla kuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 3000 mm
Pohjamitta 200 mm
Pohjamitta 7,87 in
Profiilimuoto U-muoto
Ruostumaton teräs, peitattu ei
Ruuviton liitin kyllä
Tukiväli 1,0 m 0,3 kN/m
Tukiväli 1,5 m 0,14 kN/m
Tukiväli 2,0 m 0,3 kN/m
Väri sinkki

Tekniset tiedot

Lankahyllyn GRM 35 kuormituskaavio

Lankahyllyn GRM 35 kuormituskaavio
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Langan halkaisija Hyötypoikkipinta Palonkestävyys Sähkönro Tuotenro Määrä pienin myyntiyksikkö
GRM 35 50 FT 3000 mm 50 mm 35 mm 3,9 mm 9,4 cm² ei 1415961 6000069
3 m
GRM 35 100 FT 3000 mm 100 mm 35 mm 3,9 mm 23 cm² ei 1415962 6000071
3 m
GRM 35 150 FT 3000 mm 150 mm 35 mm 3,9 mm 36,6 cm² ei ----- 6000072
3 m
GRM 35 200 FT 3000 mm 200 mm 35 mm 3,9 mm 50,1 cm² ei 1415963 6000073
3 m
GRM 35 300 FT 3000 mm 300 mm 35 mm 4,8 mm 71,3 cm² ei 1415964 6000075
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

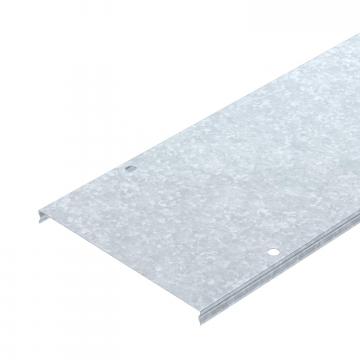

Lukittava kansi lankahyllylle FT Lukittava kansi lankahyllylle FT DGRR 200 FT 1415958 6001826
3 m
Kulmajatko FT Kulmajatko FT GEV 36 FT 1462308 6016723
20 Kappale

Asennustarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kiinnityskappale KS KR Kiinnityskappale KS KR KS GR A2 1464711 6062282
30 Kappale
Taivutussuoja FT Taivutussuoja FT KAB GR FT ----- 6220142
10 Kappale
Sovitin pyöröjohdinkiinnikkeelle lankahyllyihin Sovitin pyöröjohdinkiinnikkeelle lankahyllyihin 165 MBG HGRM 1415984 5218886
50 Kappale
Lataukset

Lataus

Lataus
Lataus
Lataus
Lataus

EU-vaatimustenmukaisuusvakuutus GRM 35 200 FT / 6000073 , 0.13MB , pdf
Lataus
Ympäristötuoteseloste (EPD) GRM 35 200 FT / 6000073 , 1.48MB , pdf
Lataus
REACH Vaatimustenmukaisuusvakuutus GRM 35 200 FT / 6000073 , 0.12MB , pdf
RoHS Vaatimustenmukaisuusvakuutus GRM 35 200 FT / 6000073 , 0.13MB , pdf

Lataus
Lataus
Lataus

GRM 35 200 FT / 6000073
