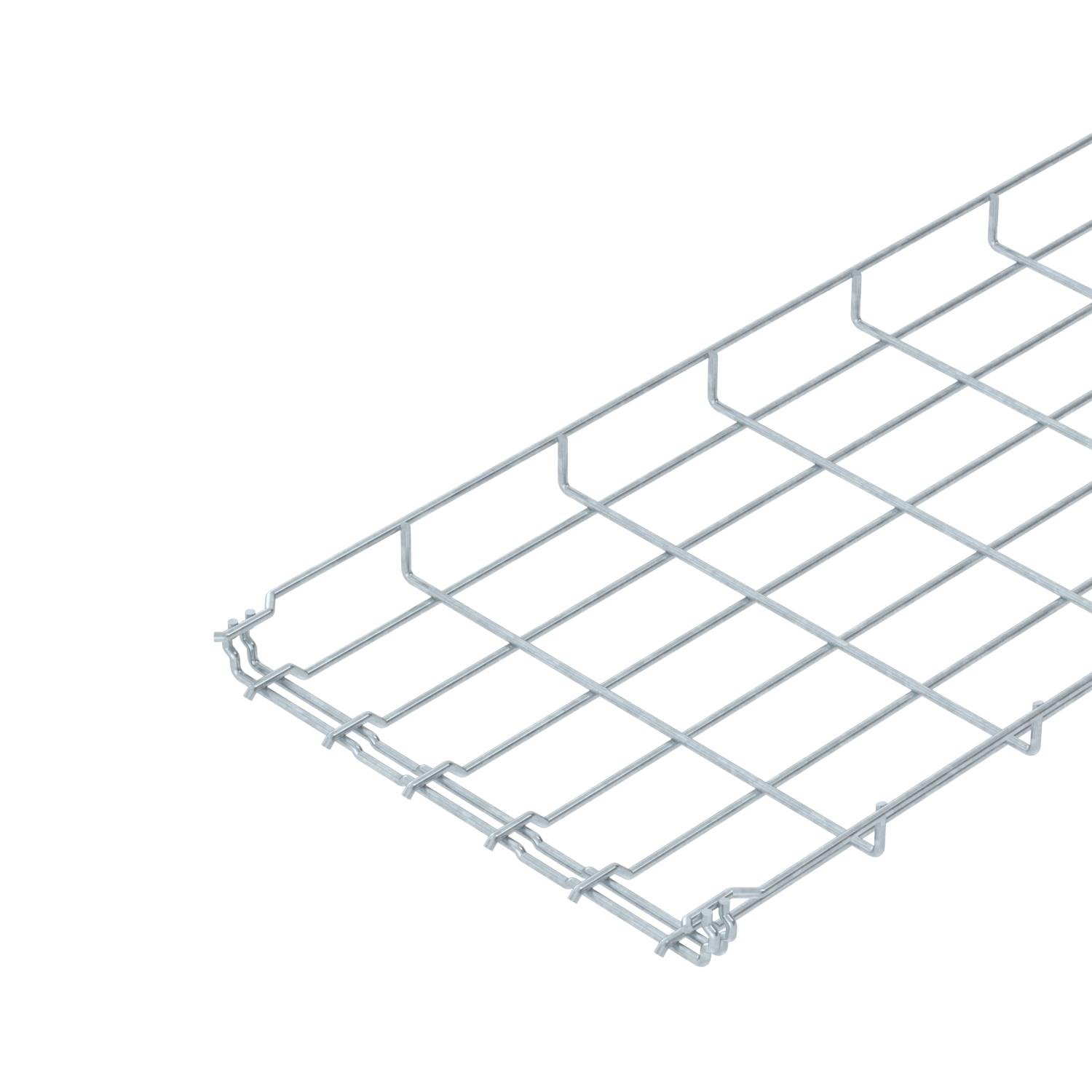

Lankahylly GR-Magic® 35 FT
Tuotenro 6000075 | EAN-numero 4012195037255 | Sähkönro 1415964
- Tuotteen kuvaus
-
Tuotteen kuvausLankahylly jatkopäällä sivumitalla 35 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

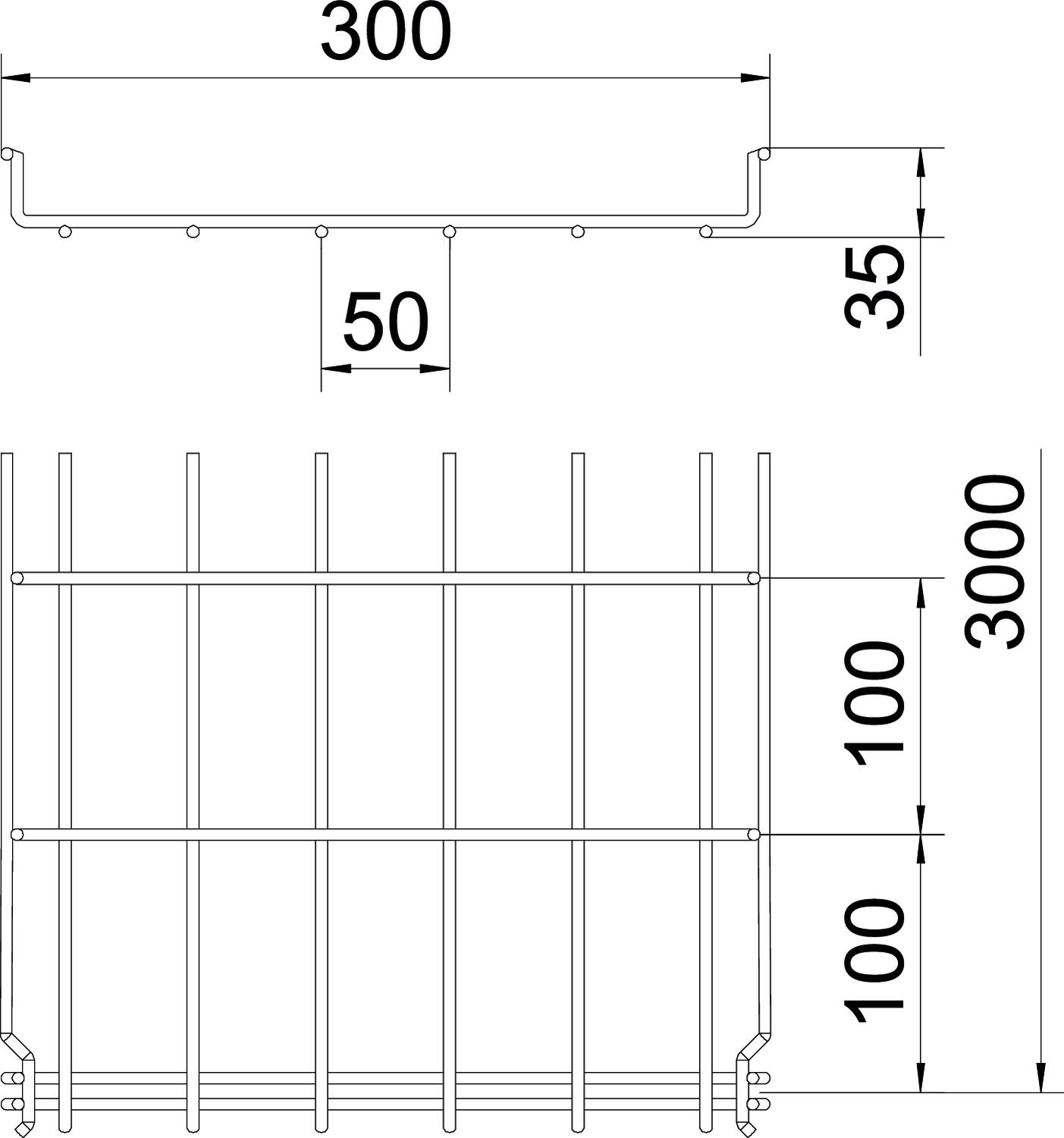

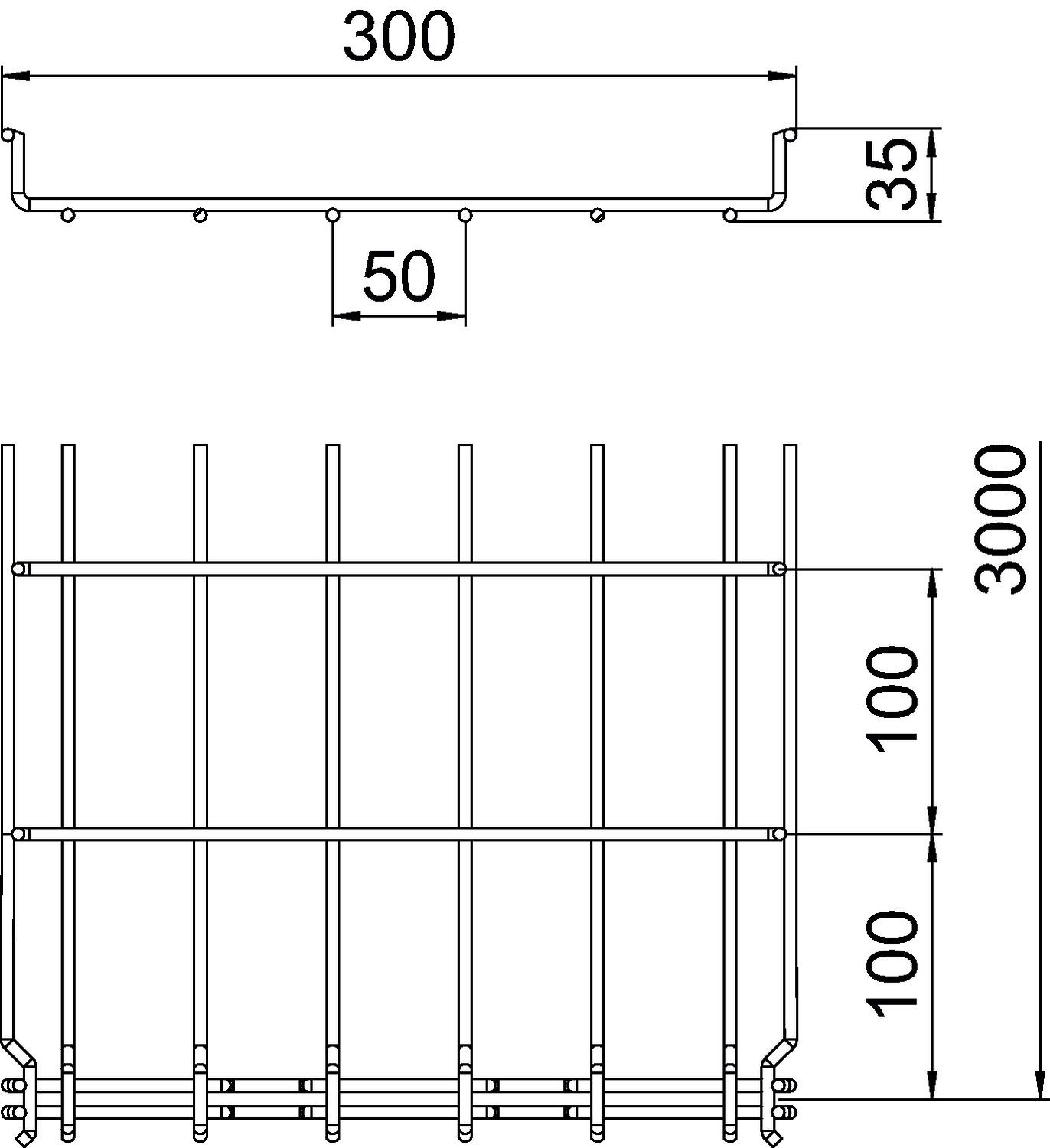

CO2-jalanjälki (GWP) kehdosta portille 3,3754 kg CO2e / 1 Metri Hyötypoikkipinta 10500 mm² Hyötypoikkipinta 71,3 cm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 35x300x3000 Korkeus 35 mm Korkeus 1,38 in Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 4,8 mm Liittimen malli integroitu jatkokappale Materiaali teräs Mitta B 300 mm Palonkestävyys ei Pinta = upottamalla kuumasinkitty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 11,81 in Pohjamitta 300 mm Profiilimuoto U-muoto Ruostumaton teräs, peitattu ei Ruuviton liitin kyllä Tukiväli 1,0 m 0,75 kN/m Tukiväli 1,5 m 0,22 kN/m Tukiväli 2,0 m 0,15 kN/m Väri sinkki Tekniset tiedot
Lankahyllyn GRM 35 kuormituskaavio
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

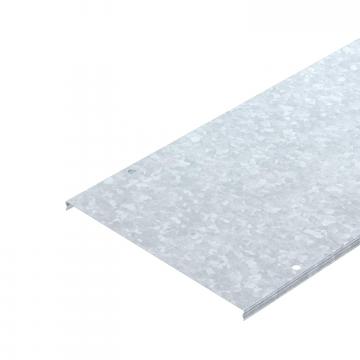

Lukittava kansi lankahyllylle FT
DGRR 300 FT 1415959 6001828 3 m
Kulmajatko FT
GEV 36 FT 1462308 6016723 20 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kiinnityskappale KS KR
KS GR A2 1464711 6062282 30 Kappale
Taivutussuoja FT
KAB GR FT ----- 6220142 10 Kappale
Sovitin pyöröjohdinkiinnikkeelle lankahyllyihin
165 MBG HGRM 1415984 5218886 50 Kappale - Lataukset
-
