Levyhylly MKS-Magic® 110 FS 3050 | 100 | 110 | 1 | ei | sinkki | teräs | nauhakuumasinkitty

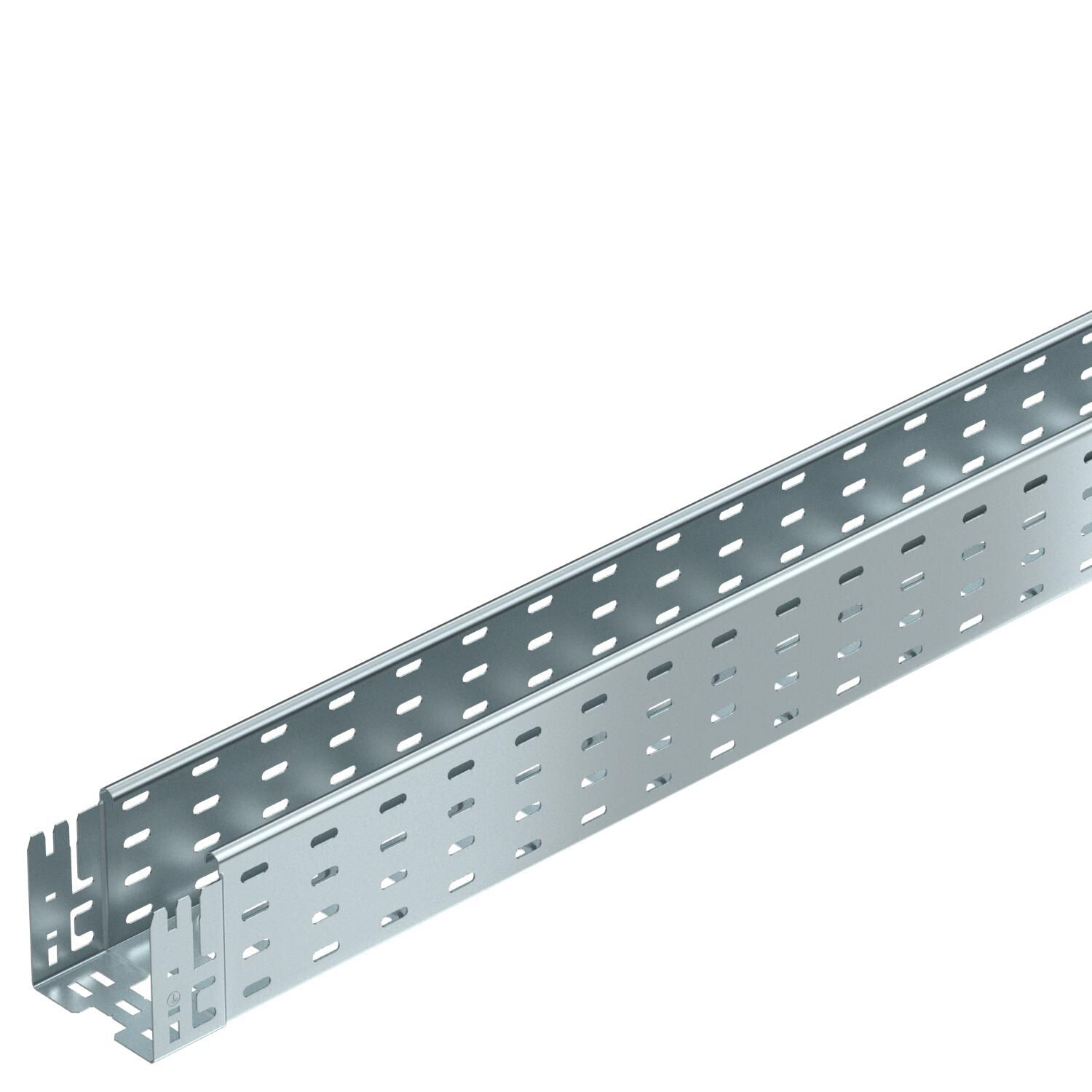

Levyhylly MKS-Magic® 110 FS

Tuotenro 6059156 | EAN-numero 4012195830627

Tuotenro / Tyyppi

Pituus	3050 mm

Pohjamitta

Korkeus	110 mm

Levyn paksuus	1 mm

Palonkestävyys	ei

Väri	sinkki

Materiaali	teräs

Pinta	nauhakuumasinkitty

Tuotteen kuvaus

Tuotteen kuvaus

Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.

Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten

Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.

Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
CO2-jalanjälki (GWP) kehdosta portille	6,1983 kg CO2e / 1 Metri
Hyötypituus	3000 mm
Hyötypoikkipinta	10800 mm²
Hyötypoikkipinta	108 cm²
Kaapelihyllyjen jatkokappaletyyppi	Painolukitus
Kannella	ei
Koko	110x100x3050
Korkeus	110 mm
Kuormitustestityyppi IEC 61537 mukaisesti	tyyppi II
Levyn paksuus	1 mm
Liittimen malli	integroitu jatkokappale
Materiaali	teräs
Mitta B	100 mm
Mitta L	30 mm
Mitta y	62 mm

NATO - reikäkuva	ei
NEMA-kuormaluokka	8A
Palonkestävyys	ei
Pinta	nauhakuumasinkitty
Pitkän kannatusvälin malli	ei
Pituus	3050 mm
Pohjamitta	100 mm
Ruostumaton teräs, peitattu	ei
Sähkömagneettinen suojaus ilman kantta	20 dB
Sähkömagneettinen suojaus kannella	50 dB
Sivurei'itys	kyllä
Tukiväli 1,5 m	2 kN/m
Tukiväli 2,0 m	1,5 kN/m
Tukiväli 2,5 m	1,07 kN/m
Tukiväli 3,0 m	0,7 kN/m
Väri	sinkki

Tekniset tiedot

Kuormituskaavio, levyhylly tyyppi MKSM 110

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Korkeus	Levyn paksuus	Palonkestävyys	Väri	Materiaali	Pinta	Tuotenro	Määrä	pienin myyntiyksikkö
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059156	m	3 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059158	m	3 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059160	m	3 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059166	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Jatkokappalesarja Magic FS	KTSMV 110 FS	-----	6069090	Kappale	1 Kappale
90° kulmakappale 110 FS	RB 90 110 FS	-----	6036800	Kappale	1 Kappale
Säädettävä kulmakappale 110 FS	RB W 110 FS	-----	6037300	Kappale	1 Kappale
T-kappale 110 FS	RAA 110 FS	-----	6042151	Kappale	1 Kappale
Kansi kääntösalvoilla FF	DRL 100 FS	1462851	6052096	m	3 m
Väliseinä 110 FS	TSG 110 FS	-----	6062122	m	3 m
Säädettävä kulmakappale Magic FS	RBMV 110 FS	-----	6040680	Kappale	1 Kappale
