Levyhylly MKS-Magic® 110 FS 3050 | 200 | 110 | 1 | ei | sinkki | teräs | nauhakuumasinkitty
morepic-1 morepic-2 morepic-3 video-1

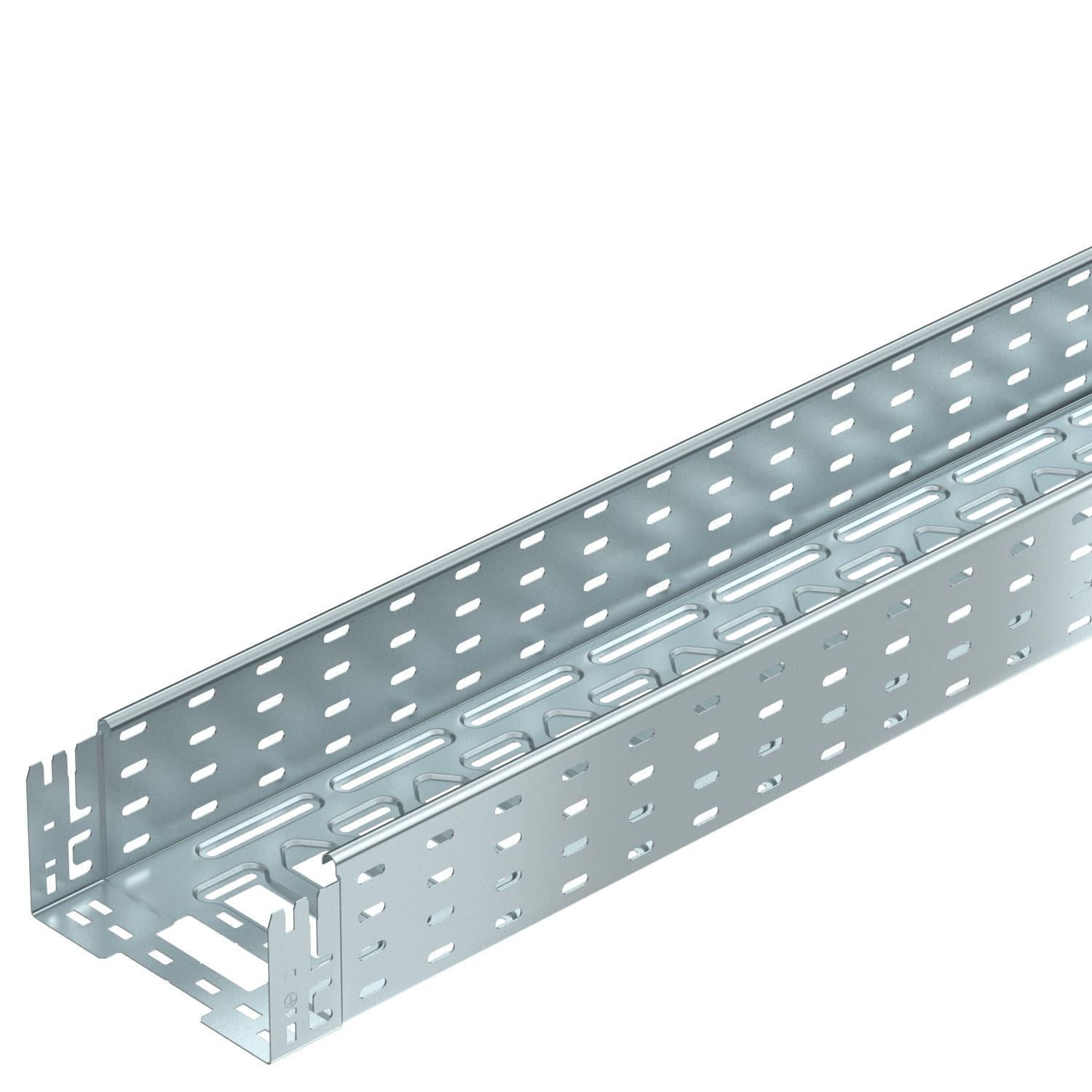

Levyhylly MKS-Magic® 110 FS

Tuotenro 6059160 | EAN-numero 4012195830931

3050 mm
110 mm
1 mm
ei
sinkki
teräs
nauhakuumasinkitty
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.

Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten

Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa kyllä
CO2-jalanjälki (GWP) kehdosta portille 8,0881 kg CO₂e / 1 Metri
Hyötypituus 3000 mm
Hyötypoikkipinta 21800 mm²
Hyötypoikkipinta 218 cm²
Kaapelihyllyjen jatkokappaletyyppi Painolukitus
Kannella ei
Koko 110x200x3050
Korkeus 110 mm
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Levyn paksuus 1 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs
Mitta B 200 mm
Mitta L 80 mm
Mitta x 96 mm
Mitta y 162 mm
NATO - reikäkuva ei
NEMA-kuormaluokka 8A
Palonkestävyys ei
Pinta nauhakuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 3050 mm
Pohjamitta 200 mm
Ruostumaton teräs, peitattu ei
Sähkömagneettinen suojaus ilman kantta 20 dB
Sähkömagneettinen suojaus kannella 50 dB
Sivurei'itys kyllä
Sprinklerilaitteiston käyttö kyllä
Tukiväli 1,5 m 2 kN/m
Tukiväli 2,0 m 1,5 kN/m
Tukiväli 2,5 m 1,07 kN/m
Tukiväli 3,0 m 0,7 kN/m
Väri sinkki

Tekniset tiedot

Kuormituskaavio, levyhylly tyyppi MKSM 110

Kuormituskaavio, levyhylly tyyppi MKSM 110
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Levyn paksuus Palonkestävyys Väri Materiaali Pinta Tuotenro Määrä pienin myyntiyksikkö
MKSM 115 FS 3050 mm 150 mm 110 mm 1 mm ei sinkki teräs nauhakuumasinkitty 6059158
3 m
MKSM 120 FS 3050 mm 200 mm 110 mm 1 mm ei sinkki teräs nauhakuumasinkitty 6059160
3 m
MKSM 150 FS 3050 mm 500 mm 110 mm 1 mm ei sinkki teräs nauhakuumasinkitty 6059166
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappalesarja Magic FS Jatkokappalesarja Magic FS KTSMV 120 FS ----- 6069094
1 Kappale
45° kulmakappale 110 FS 45° kulmakappale 110 FS RB 45 120 FS ----- 6036302
1 Kappale
90° kulmakappale 110 FS 90° kulmakappale 110 FS RB 90 120 FS ----- 6036804
1 Kappale
Säädettävä kulmakappale 110 FS Säädettävä kulmakappale 110 FS RB W 120 FS ----- 6037304
1 Kappale
T-kappale 110 FS T-kappale 110 FS RAA 120 FS ----- 6042155
1 Kappale
T-kappale 110 FS T-kappale 110 FS RT 120 FS ----- 6038304
1 Kappale
X-kappale 110 FS X-kappale 110 FS RK 120 FS ----- 7027353
1 Kappale
Kansi kääntösalvoilla FF Kansi kääntösalvoilla FF DRL 200 FS 1462844 6052207
3 m
Väliseinä 110 FS Väliseinä 110 FS TSG 110 FS ----- 6062122
3 m

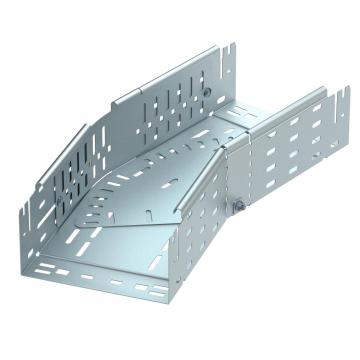

Säädettävä kulmakappale Magic FS Säädettävä kulmakappale Magic FS RBMV 120 FS ----- 6040684
1 Kappale
