Levyhylly MKS-Magic® 110 FS 3050 | 150 | 110 | 1 | ei | sinkki | teräs | nauhakuumasinkitty

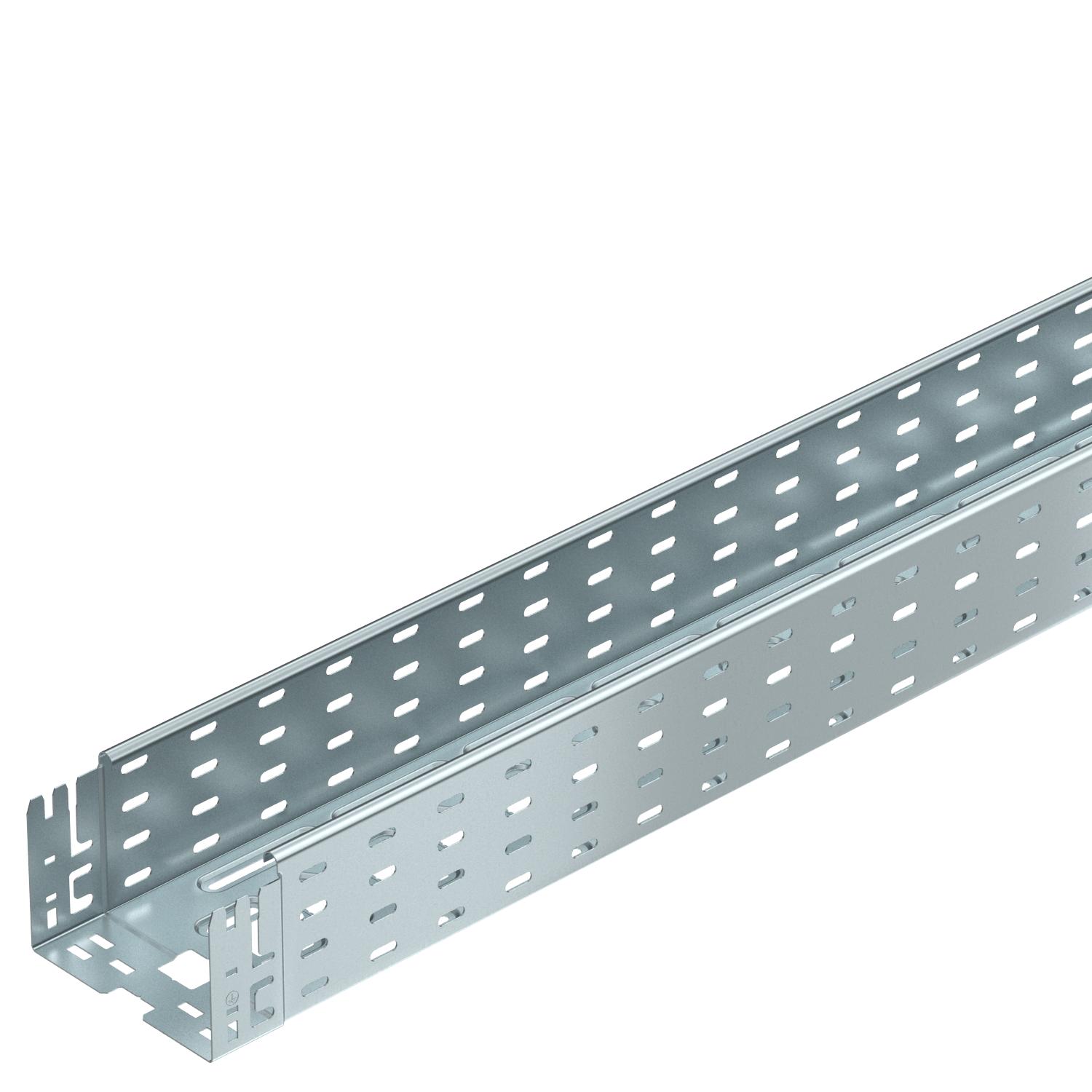

Levyhylly MKS-Magic® 110 FS

Tuotenro 6059158 | EAN-numero 4012195830924

Tuotenro / Tyyppi

Pituus	3050 mm

Pohjamitta

Korkeus	110 mm

Levyn paksuus	1 mm

Palonkestävyys	ei

Väri	sinkki

Materiaali	teräs

Pinta	nauhakuumasinkitty

Tuotteen kuvaus

Tuotteen kuvaus

Levyhylly integroidulla pikajatkoilla. Levyhyllyn hyötypituus on 3000 mm.

Levyhyllyssä on yhtenäinen sivurei'itys 7 x 20 mm lisäkiinnitys- ja asennusosien asennusta varten

Levyhyllyn leveydestä 200 mm alkaen VdS-ohjeen 2092 mukaisesti läpäisevät levyhyllyt 30 % rei'ityksellä käytettäväksi sprinklerilaitteistojen alla.

Jatkuva potentiaalintasaus on varmistettu ilman lisärakenneosia.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Hyötypituus	3000 mm
Hyötypoikkipinta	161 cm²
Hyötypoikkipinta	16100 mm²
Kaapelihyllyjen jatkokappaletyyppi	Painolukitus
Kannella	ei
Koko	110x150x3050
Kuormitustestityyppi IEC 61537 mukaisesti	tyyppi II
Levyn paksuus	1 mm
Liittimen malli	integroitu jatkokappale
Materiaali	teräs

NATO - reikäkuva	ei
Palonkestävyys	ei
Pinta	nauhakuumasinkitty
Pitkän kannatusvälin malli	ei
ROHS-vaatimusten mukainen	kyllä
Ruostumaton teräs, peitattu	ei
Sähkömagneettinen suojaus ilman kantta	20 dB
Sähkömagneettinen suojaus kannella	50 dB
Sivurei'itys	kyllä
Tuotesarja	MKSM-sarja
Väri	sinkki

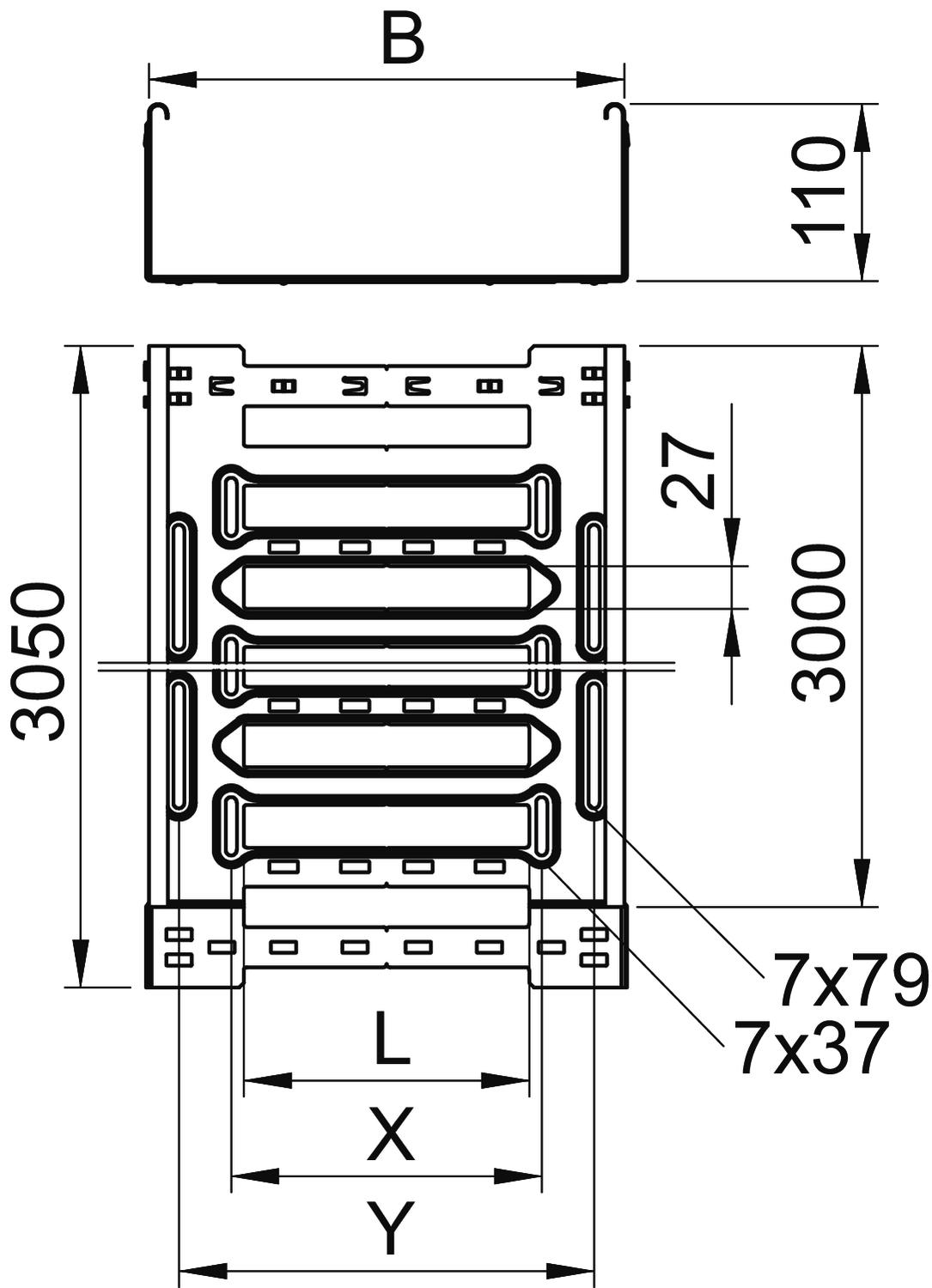

Mitat

Korkeus	110 mm
Mitta B	150 mm
Mitta L	30 mm
Mitta x	46 mm

Mitta y	112 mm
Pituus	3050 mm
Pohjamitta	150 mm

Kuormitukset

NEMA-kuormaluokka	8A
Tukiväli 1,5 m	2 kN/m

Tukiväli 2,0 m	1,5 kN/m
Tukiväli 3,0 m	0,7 kN/m

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-21T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	7,1092 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	7,1092 kg CO₂e

Declared Unit	m
Declared Unit Quantity	1

Tekniset tiedot

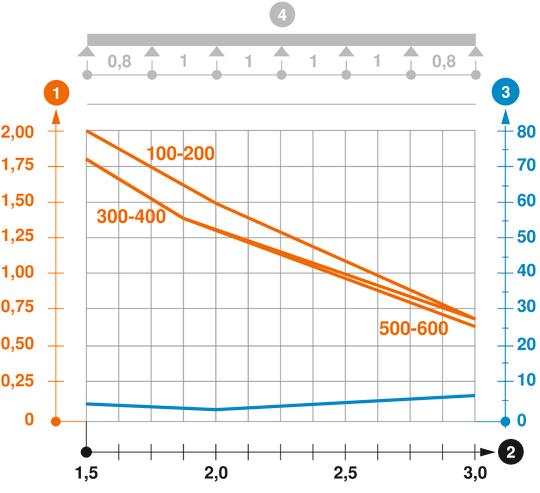

Kuormituskaavio, levyhylly tyyppi MKSM 110

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Korkeus	Levyn paksuus	Palonkestävyys	Väri	Materiaali	Pinta	Tuotenro	Määrä	pienin myyntiyksikkö
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059156	m	3 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059158	m	3 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059160	m	3 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	ei	sinkki	teräs	nauhakuumasinkitty	6059166	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Tuotenro	Määrä	pienin myyntiyksikkö

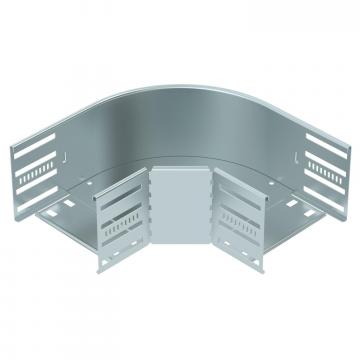

90° kulmakappale 110 FS	RB 90 115 FS	6036802	Kappale	1 Kappale

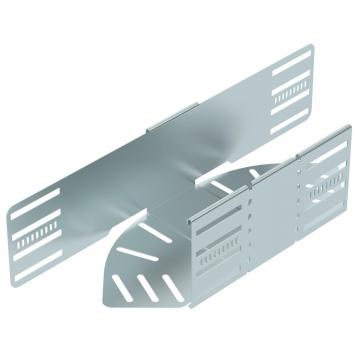

Säädettävä kulmakappale 110 FS	RB W 115 FS	6037302	Kappale	1 Kappale

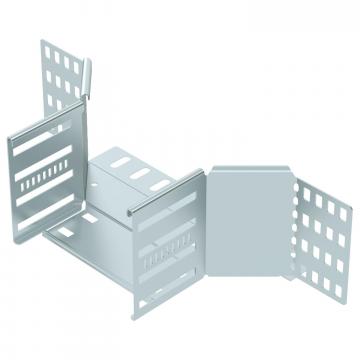

T-kappale 110 FS	RAA 115 FS	6042153	Kappale	1 Kappale

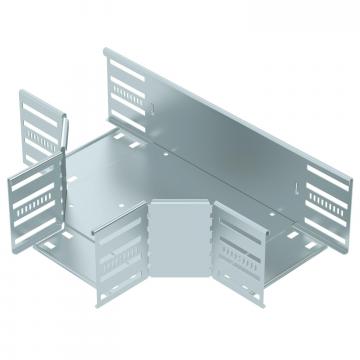

T-kappale 110 FS	RT 115 FS	6038302	Kappale	1 Kappale
Kansi kääntösalvoilla FF	DRL 150 FS	6052150	m	3 m
Väliseinä 110 FS	TSG 110 FS	6062122	m	3 m
