Kaarikiinnike 2056 N-jalka, 1-osainen, metallivanne, A2
Tuotenro 1188377 | EAN-numero 4012197417680
- Tuotteen kuvaus
-

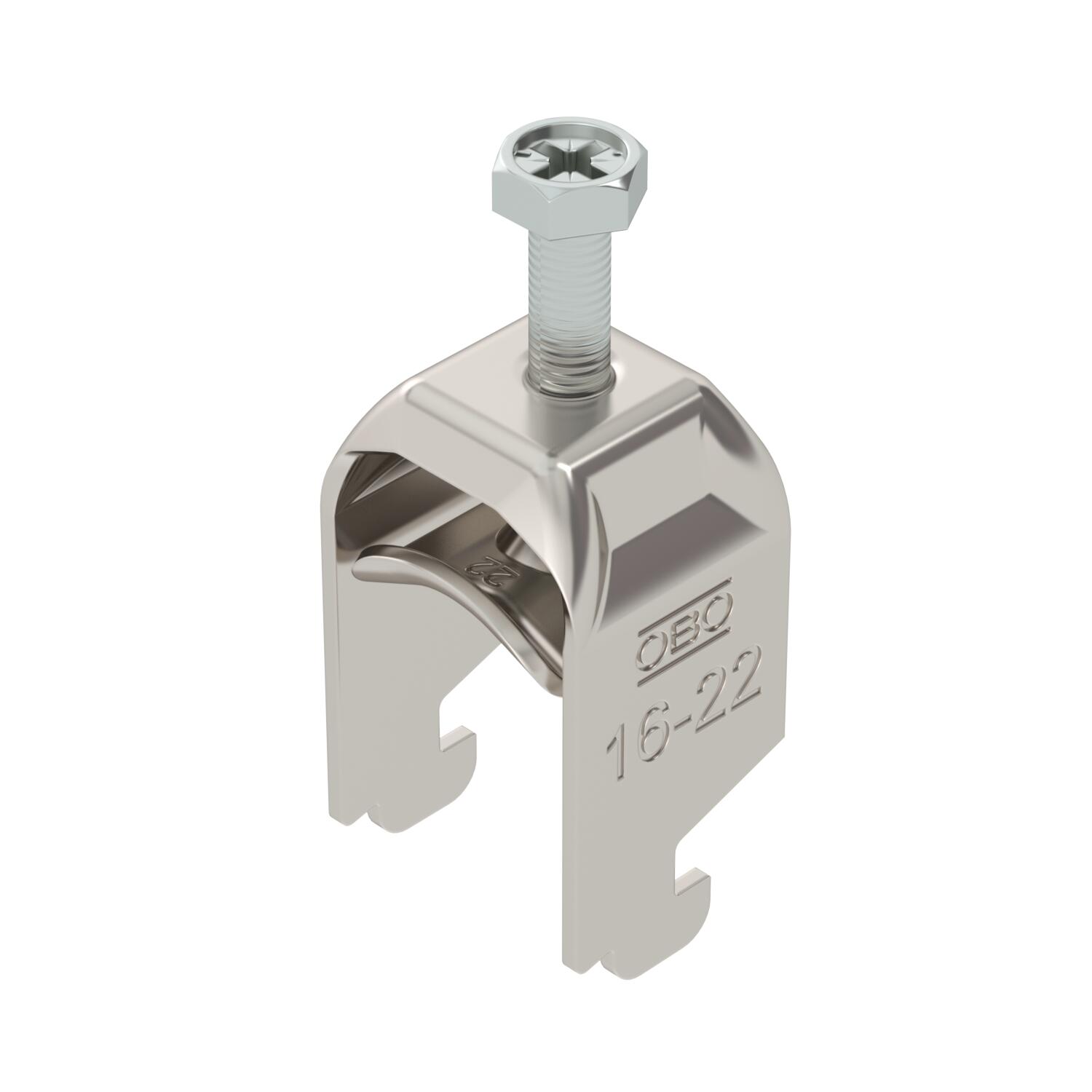

Tuotteen kuvausKaarikiinnike N-jalalla, metallivanne pyöristetyillä reunoilla kaapelien suojaamiseen. Yhden yksijohdinkaapelin pysty- ja vaakasuoraan asennukseen C-asennuskiskoon. Rakoväli 11 - 12 mm Yksikierteinen ruuvi muovivanteessa, tavallinen kuusiokanta, avainkoko 10, uralla ja ristiuralla. Soveltuu sisä- ja ulkokäyttöön. Vastavanteen käyttöä suositellaan.
-
- Tekniset tiedot
-
Tekniset tiedot

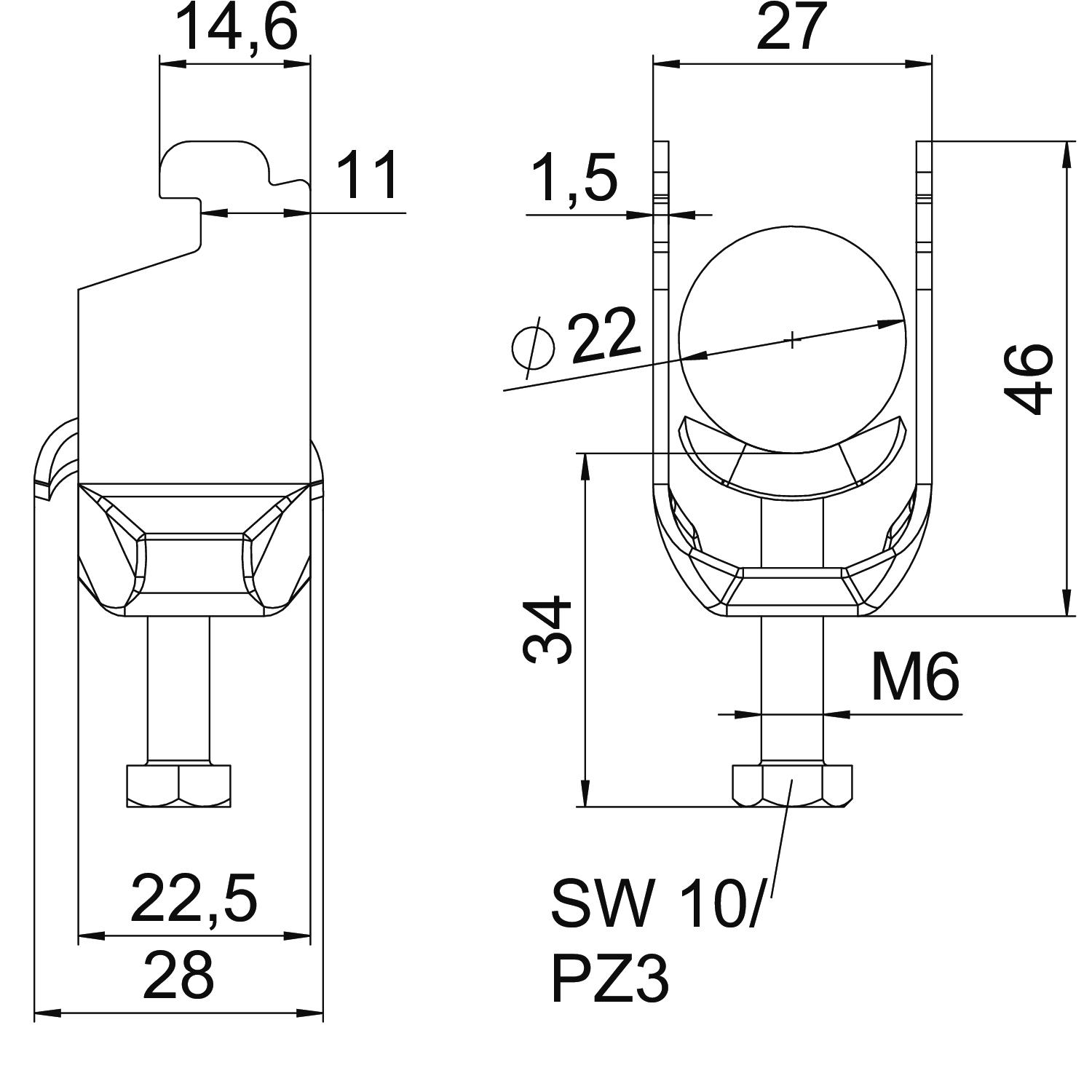

asennusputken halkaisijalle, maks. 22 mm asennusputken halkaisijalle, min. 16 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,2642 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kierre M6 Kiinnitysalue D maks. 22 mm Kiinnitysalue D min. 16 mm kiskolle rakovälillä (välillä) maks. 12 mm kiskolle rakovälillä (välillä) min. 11 mm Koko 16-22mm Korkeus 46 mm Levyn paksuus 1,5 mm Lisäys, materiaali ruostumaton teräs Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 3 Nm Materiaali teräs, ruostumaton 1.4301 Metallivanteella kyllä Mitta A 22,5 mm Mitta B 27 mm Mitta C 28 mm Mitta G (mm) M6 Mitta H 46 mm Mitta L 34 mm Mitta t 1,5 mm Muovikannattimella ei Pinta kirkas, jälkikäsitelty Pituus 22,5 mm Pituus, ulkomitat 28 mm Pohjamitta 27 mm Rakoleveys 10 mm - Kaikki tyypit
-
Kaikki tyypit
