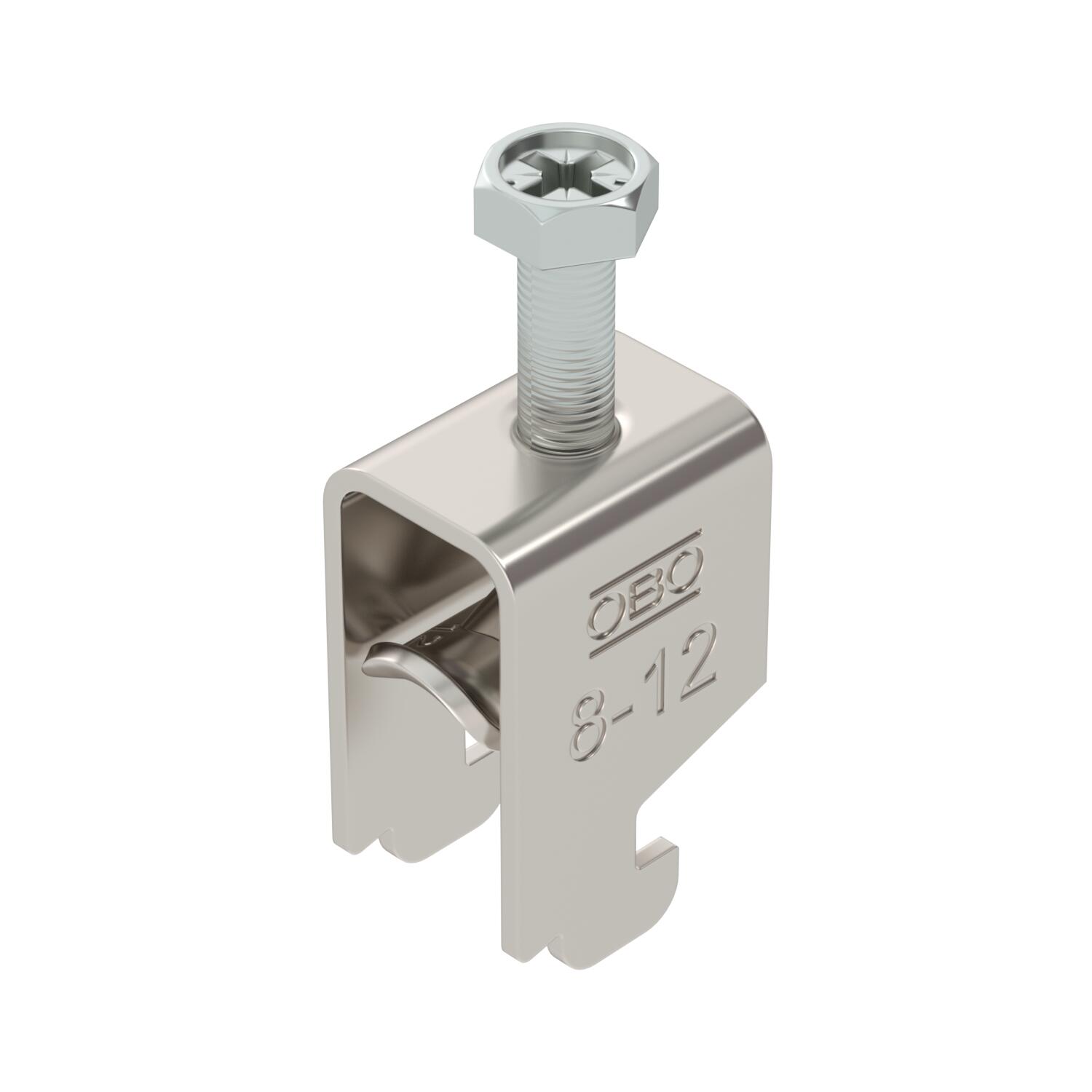

Kaarikiinnike 2056 N-jalka, 1-osainen, metallivanne, A2
Tuotenro 1188371 | EAN-numero 4012197417628
- Tuotteen kuvaus
-
Tuotteen kuvausKaarikiinnike N-jalalla, metallivanne pyöristetyillä reunoilla kaapelien suojaamiseen. Yhden yksijohdinkaapelin pysty- ja vaakasuoraan asennukseen C-asennuskiskoon. Rakoväli 11 - 12 mm Yksikierteinen ruuvi muovivanteessa, tavallinen kuusiokanta, avainkoko 10, uralla ja ristiuralla. Soveltuu sisä- ja ulkokäyttöön. Vastavanteen käyttöä suositellaan.
-
- Tekniset tiedot
-
Tekniset tiedot

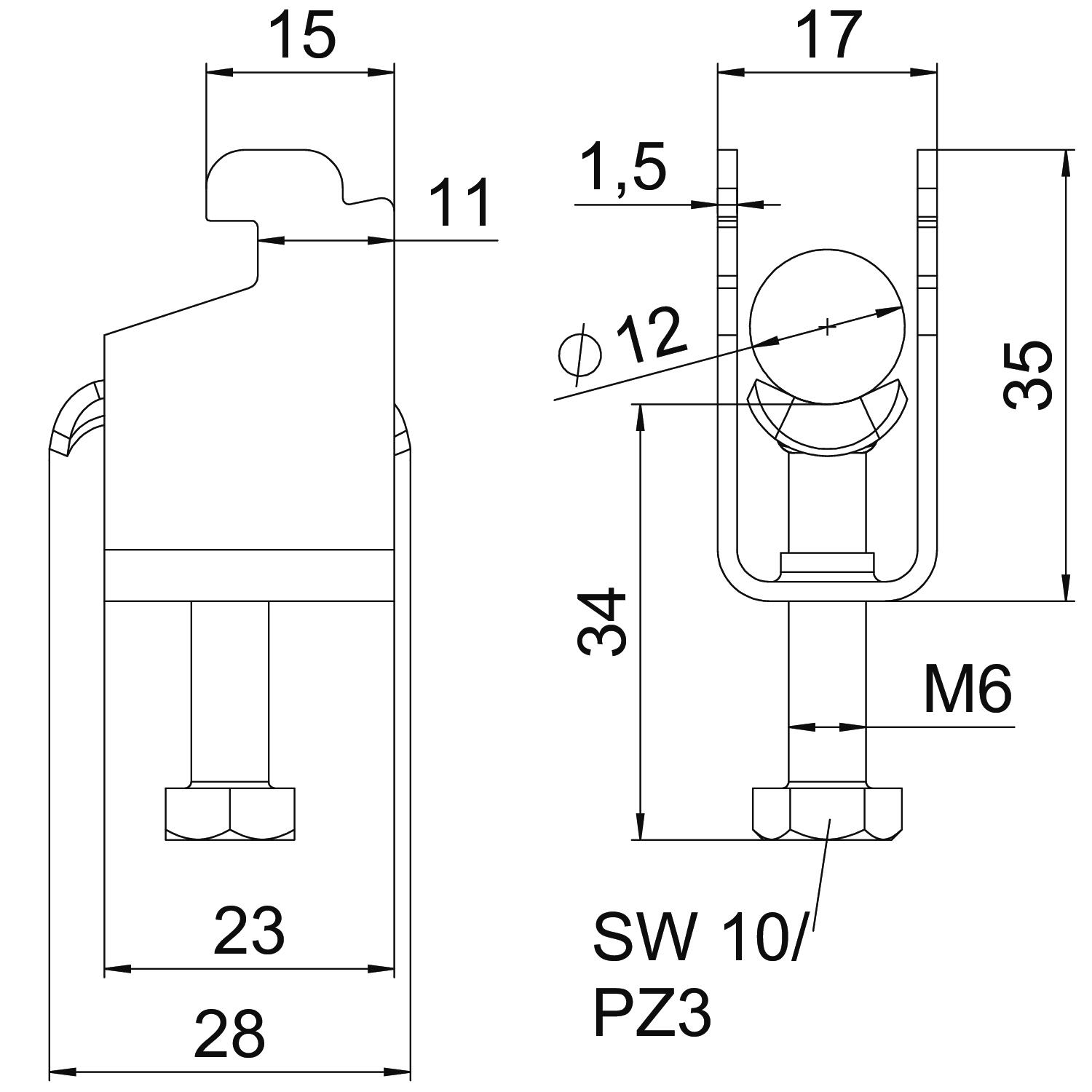

asennusputken halkaisijalle, maks. 12 mm asennusputken halkaisijalle, min. 8 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,1959 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kierre M6 Kiinnitysalue D maks. 12 mm Kiinnitysalue D min. 8 mm kiskolle rakovälillä (välillä) maks. 12 mm kiskolle rakovälillä (välillä) min. 11 mm Koko 8-12mm Korkeus 35 mm Levyn paksuus 1,5 mm Lisäys, materiaali ruostumaton teräs Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 3 Nm Materiaali teräs, ruostumaton 1.4301 Metallivanteella kyllä Mitta A 22,5 mm Mitta B 17 mm Mitta C 28 mm Mitta G (mm) M6 Mitta H 35 mm Mitta L 34 mm Mitta t 1,5 mm Muovikannattimella ei Pinta kirkas, jälkikäsitelty Pituus 22,5 mm Pituus, ulkomitat 28 mm Pohjamitta 17 mm Rakoleveys 10 mm - Kaikki tyypit
-
Kaikki tyypit
