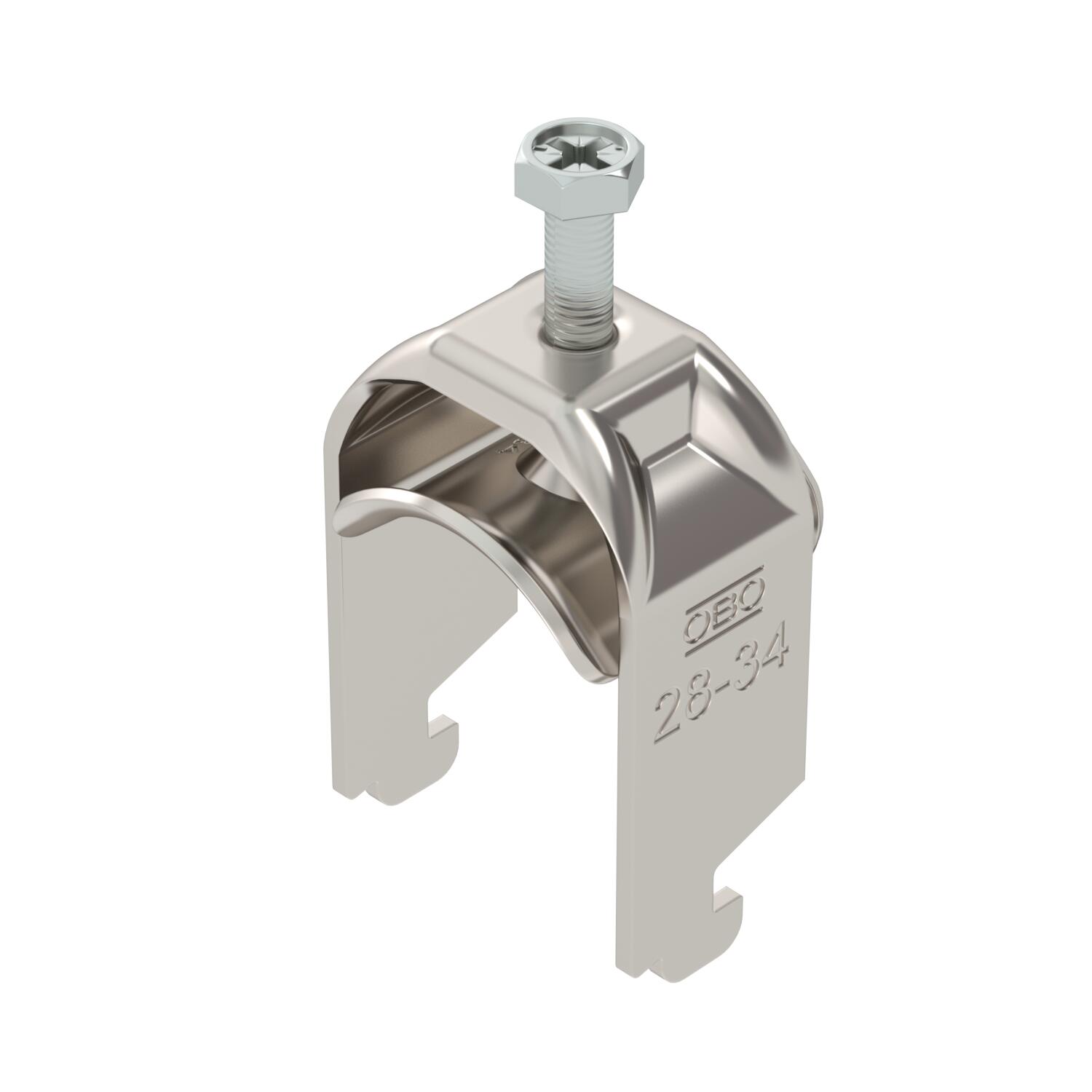

Kaarikiinnike 2056 N-jalka, 1-osainen, metallivanne, A2
Tuotenro 1188383 | EAN-numero 4012197417741
- Tuotteen kuvaus
-
Tuotteen kuvausKaarikiinnike N-jalalla, metallivanne pyöristetyillä reunoilla kaapelien suojaamiseen. Yhden yksijohdinkaapelin pysty- ja vaakasuoraan asennukseen C-asennuskiskoon. Rakoväli 11 - 12 mm Yksikierteinen ruuvi muovivanteessa, tavallinen kuusiokanta, avainkoko 10, uralla ja ristiuralla. Soveltuu sisä- ja ulkokäyttöön. Vastavanteen käyttöä suositellaan.
-
- Tekniset tiedot
-
Tekniset tiedot

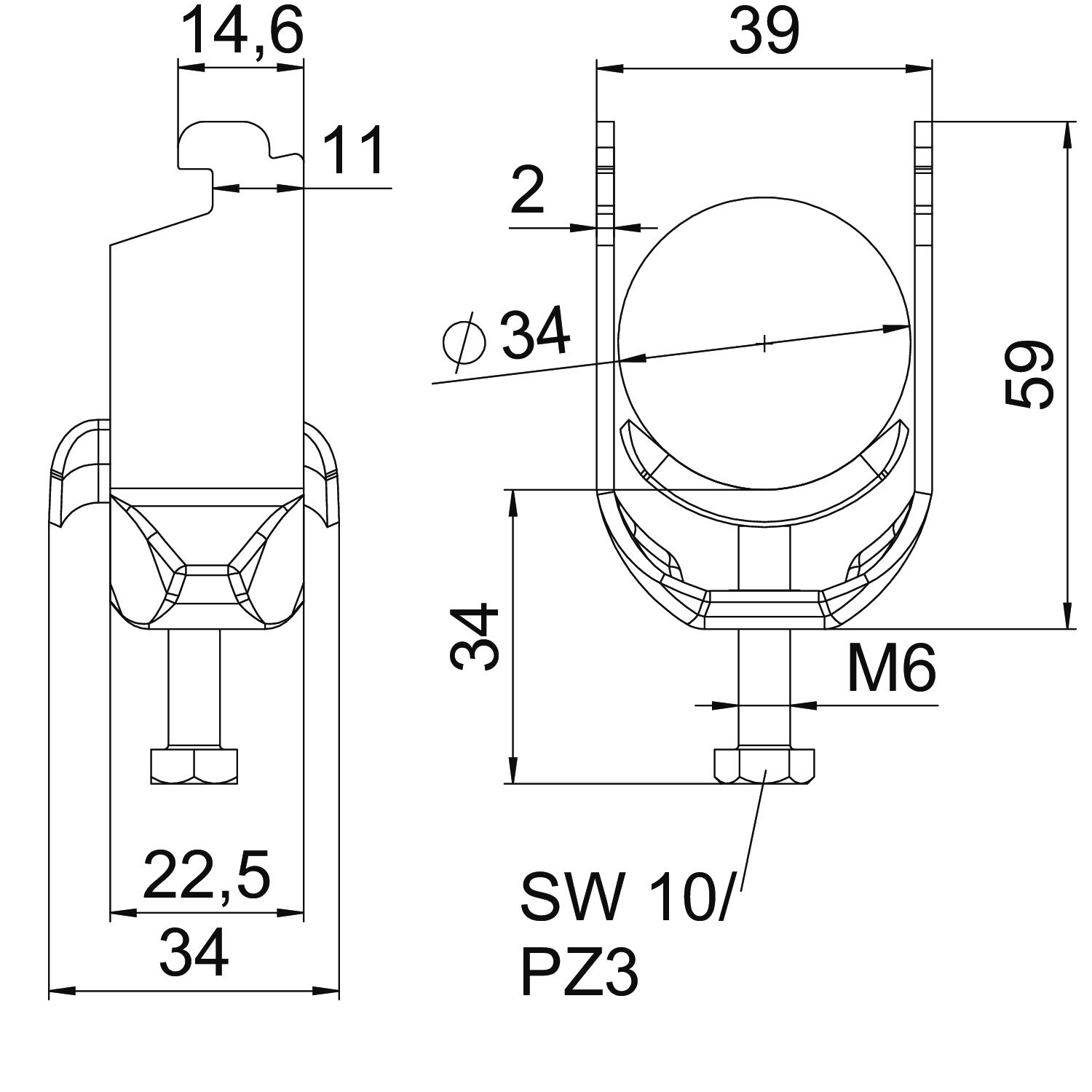

asennusputken halkaisijalle, maks. 34 mm asennusputken halkaisijalle, min. 28 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,4 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kierre M6 Kiinnitysalue D maks. 34 mm Kiinnitysalue D min. 28 mm kiskolle rakovälillä (välillä) maks. 12 mm kiskolle rakovälillä (välillä) min. 11 mm Koko 28-34mm Korkeus 59 mm Levyn paksuus 2 mm Lisäys, materiaali ruostumaton teräs Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 3 Nm Materiaali teräs, ruostumaton 1.4301 Metallivanteella kyllä Mitta A 22,5 mm Mitta B 39 mm Mitta C 34 mm Mitta G (mm) M6 Mitta H 59 mm Mitta L 34 mm Mitta t 2 mm Muovikannattimella ei Pinta kirkas, jälkikäsitelty Pituus 22,5 mm Pituus, ulkomitat 34 mm Pohjamitta 39 mm Rakoleveys 10 mm - Kaikki tyypit
-
Kaikki tyypit
