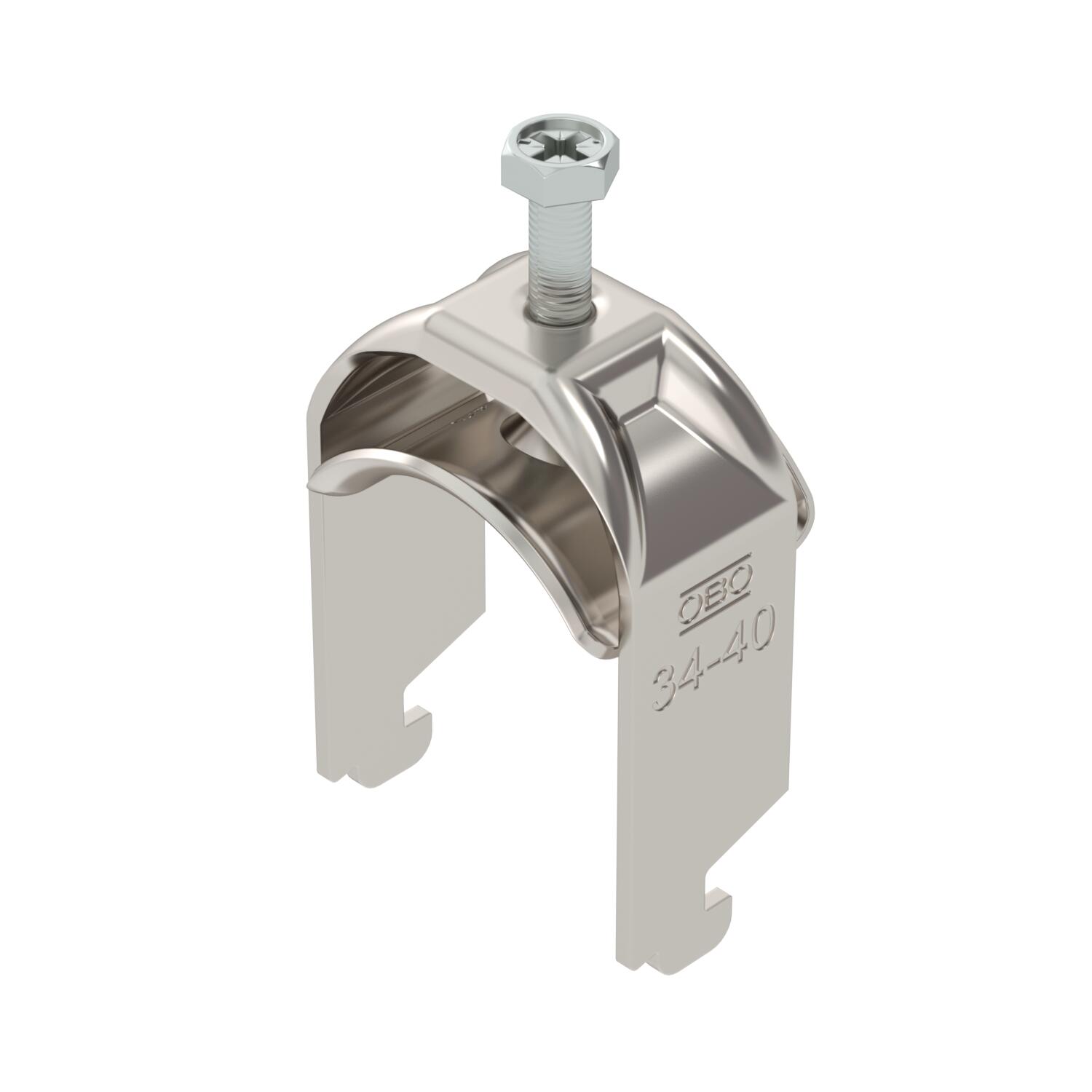

Kaarikiinnike 2056 N-jalka, 1-osainen, metallivanne, A2
Tuotenro 1188386 | EAN-numero 4012197417772
- Tuotteen kuvaus
-
Tuotteen kuvausKaarikiinnike N-jalalla, metallivanne pyöristetyillä reunoilla kaapelien suojaamiseen. Yhden yksijohdinkaapelin pysty- ja vaakasuoraan asennukseen C-asennuskiskoon. Rakoväli 11 - 12 mm Yksikierteinen ruuvi muovivanteessa, tavallinen kuusiokanta, avainkoko 10, uralla ja ristiuralla. Soveltuu sisä- ja ulkokäyttöön. Vastavanteen käyttöä suositellaan.
-
- Tekniset tiedot
-
Tekniset tiedot

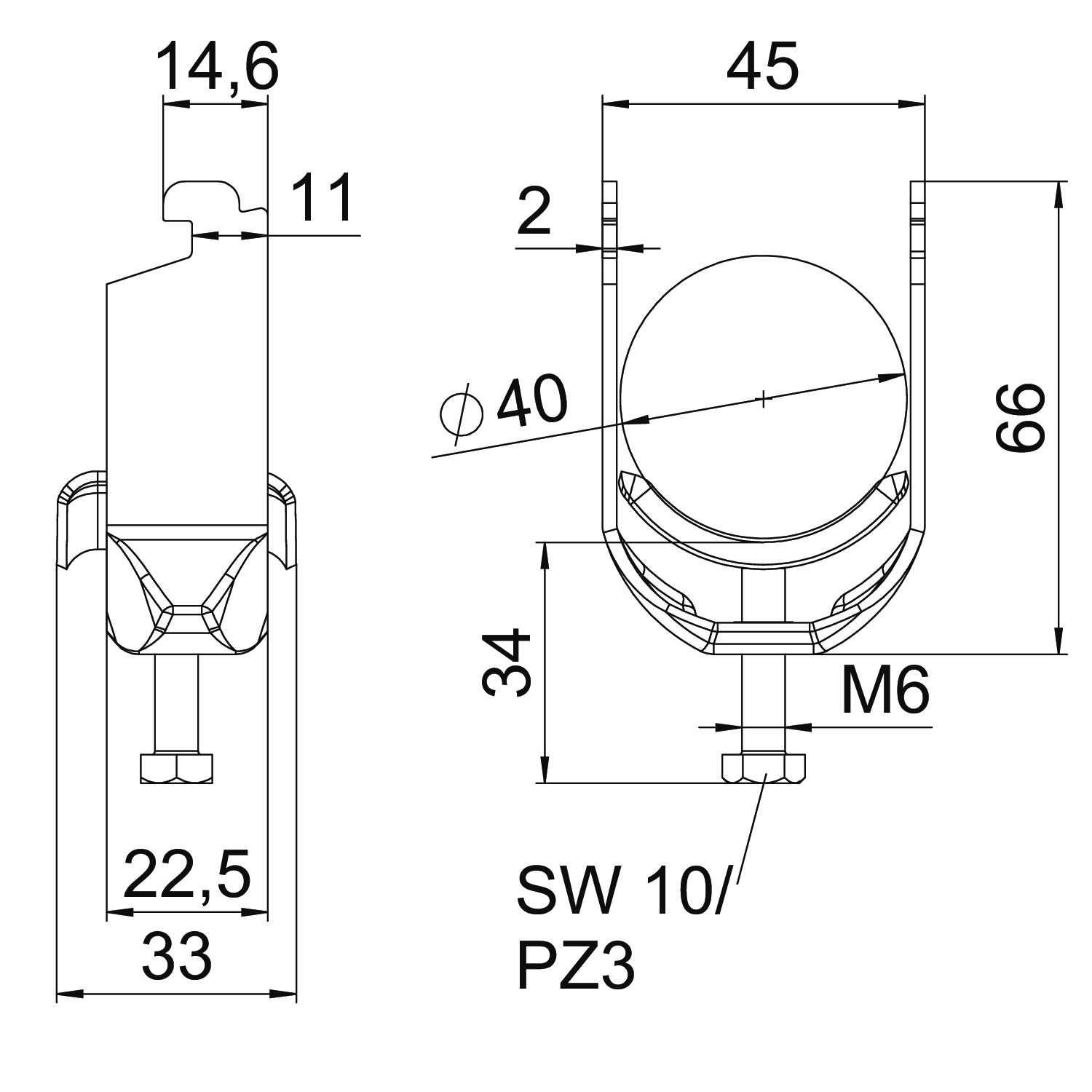

asennusputken halkaisijalle, maks. 40 mm asennusputken halkaisijalle, min. 34 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,428 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kierre M6 Kiinnitysalue D maks. 40 mm Kiinnitysalue D min. 34 mm kiskolle rakovälillä (välillä) maks. 12 mm kiskolle rakovälillä (välillä) min. 11 mm Koko 34-40mm Korkeus 66 mm Levyn paksuus 2 mm Lisäys, materiaali ruostumaton teräs Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 3 Nm Materiaali teräs, ruostumaton 1.4301 Metallivanteella kyllä Mitta A 22,5 mm Mitta B 45 mm Mitta C 33 mm Mitta G (mm) M6 Mitta H 66 mm Mitta L 34 mm Mitta t 2 mm Muovikannattimella ei Pinta kirkas, jälkikäsitelty Pituus 22,5 mm Pituus, ulkomitat 33 mm Pohjamitta 45 mm Rakoleveys 10 mm - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-N1-M-40 A2 / 1188386 , 0.23MB , pdfLuettelo Fastening materials , 19.78MB , pdfEU-vaatimustenmukaisuusvakuutus BS-N1-M-40 A2 / 1188386 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-N1-M-40 A2 / 1188386 , 0.09MB , pdfMerkkihyväksyntä VDE Zeichengenehmigung BS-H, BS-U, BS-N , 0.35MB , pdfAsennusohjeet Clamp clip N foot, metal , 3.00MB , pdf
