- Tuotteen kuvaus
-

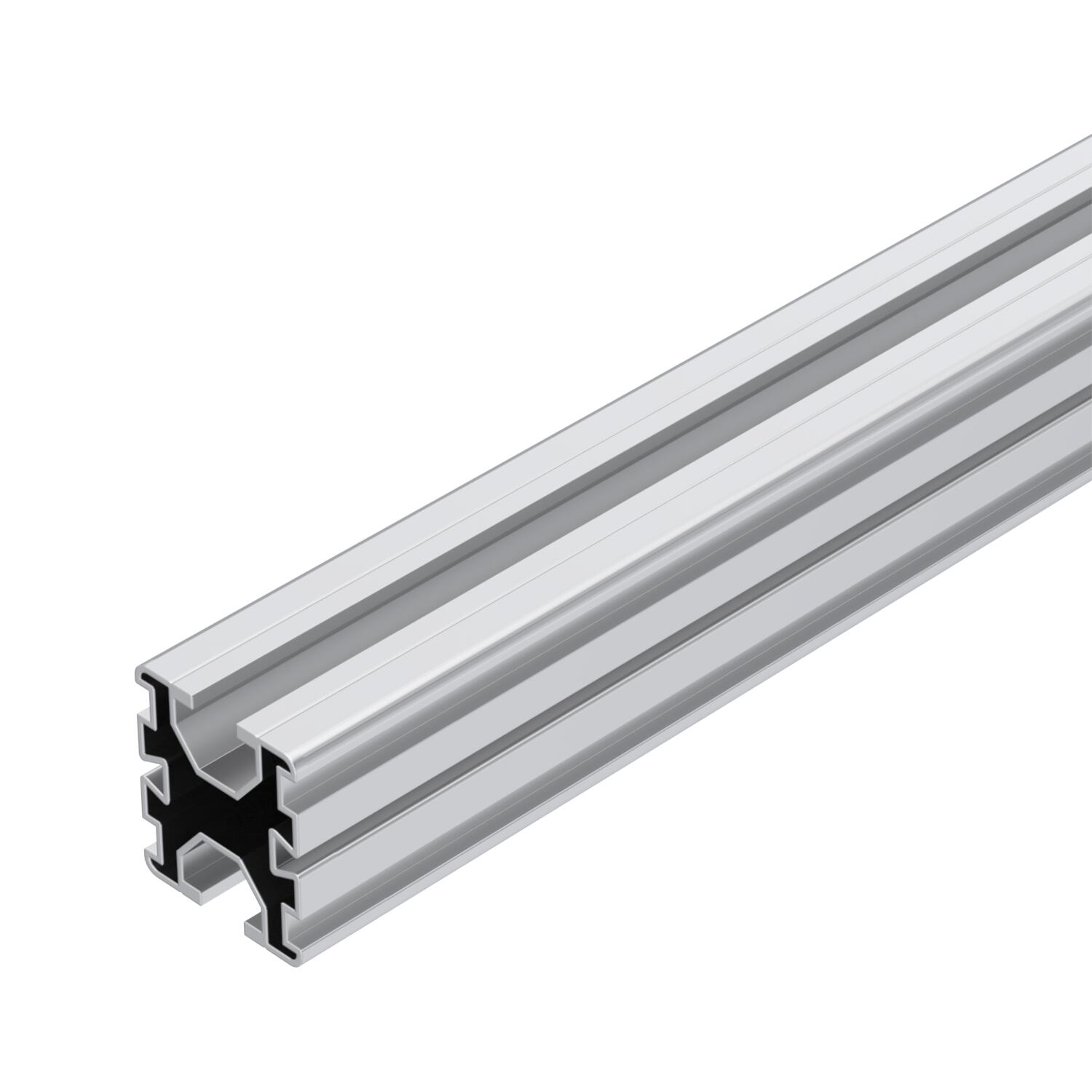

Tuotteen kuvausAsennuskisko aurinkomoduulien asennukseen tasakattoihin ja harjakattoihin. Tasakattoasennus yleiskäyttöisen tukijalan UniBase ja lyhyiden ja pitkien tukien STK ja STL kanssa. Asennuskiskon pikakiinnitys tukijalkaan sovittimella Unibase AMP. Kiinnitys harjakattoon kattokoukuilla DHU. Profiilin pikakiinnitys kattokoukkuun. Useiden asennuskiskojen ruuviliitos jatkokappaleella LV 45 ja ristiliittimellä KV 45. Molemminpuolisella 10 mm uralla liukumuttereille ja yleis- ja maadoitusliittimille.
-
- Tekniset tiedot
-
Tekniset tiedot

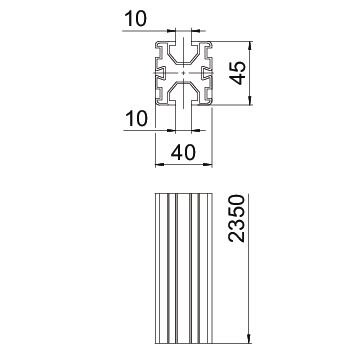

Asennuskanava integroitu ei Asennuskanava tarvittaessa ei Koko 40x45x2350 Korkeus 45 mm Materiaali alumiini Pinta kirkas Pituus 2350 mm Pohjamitta 40 mm Taivutusvastus Wx 3680 mm³ Taivutusvastus Wy 3760 mm³ Väri alumiini - Kaikki tyypit
- Lataukset
-
Tietolehti TP 45 2350 ALU / 5900405 , 0.16MB , pdfAsennusohjeet PV mounting systems for pitched roofs , 4.03MB , pdf
