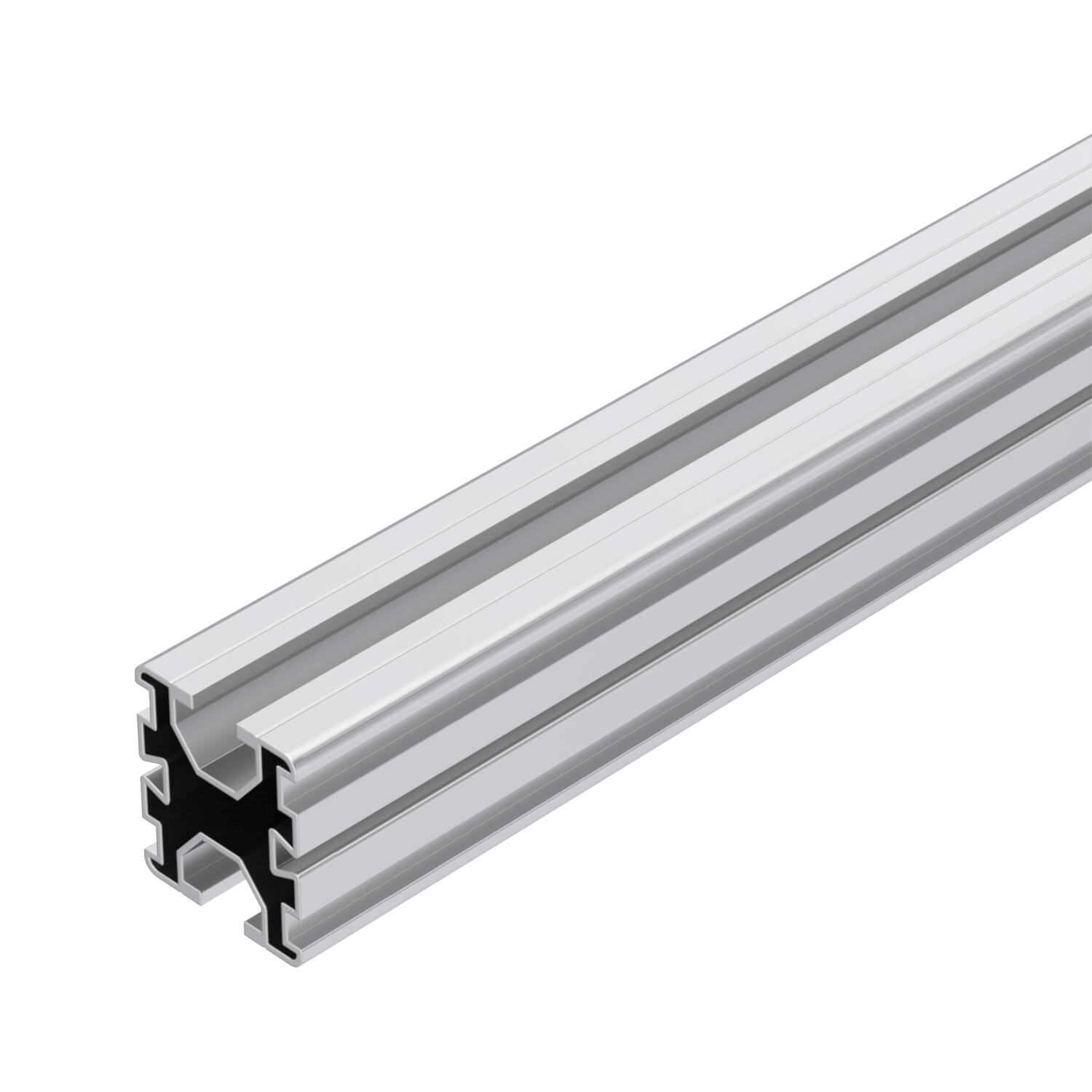

Profiilikisko aurinkomoduulien asennukseen
Tuotenro 5900410 | EAN-numero 4012197368623
- Tuotteen kuvaus
-
Tuotteen kuvausAsennuskisko aurinkomoduulien asennukseen tasakattoihin ja harjakattoihin. Tasakattoasennus yleiskäyttöisen tukijalan UniBase ja lyhyiden ja pitkien tukien STK ja STL kanssa. Asennuskiskon pikakiinnitys tukijalkaan sovittimella Unibase AMP. Kiinnitys harjakattoon kattokoukuilla DHU. Profiilin pikakiinnitys kattokoukkuun. Useiden asennuskiskojen ruuviliitos jatkokappaleella LV 45 ja ristiliittimellä KV 45. Molemminpuolisella 10 mm uralla liukumuttereille ja yleis- ja maadoitusliittimille.
-
- Tekniset tiedot
-
Tekniset tiedot

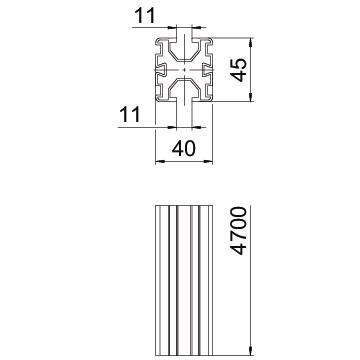

Asennuskanava integroitu ei Asennuskanava tarvittaessa ei Koko 40x45x4700 Korkeus 45 mm Materiaali alumiini Pinta kirkas Pituus 4700 mm Pohjamitta 40 mm Taivutusvastus Wx 3680 mm³ Taivutusvastus Wy 3760 mm³ Väri alumiini - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Yleiskiinnike aurinkomoduulien asennukseen
KLU A2 5901010 20 Kappale

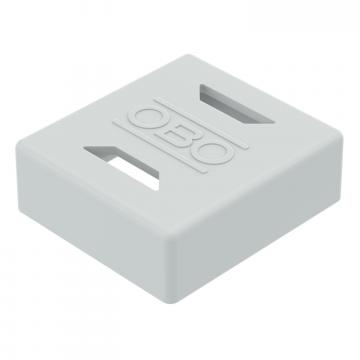

Profiilikiskon päätykappale
EK 45 G 5901722 20 Kappale

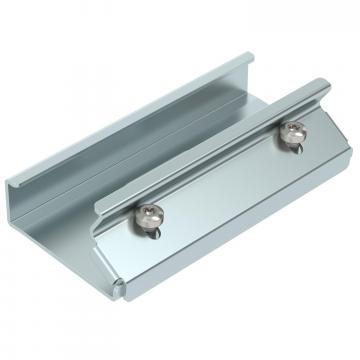

Jatkokappale profiilikiskolle TP
LV 45 DD 5901210 20 Kappale
X-kappale profiilikiskoille TP
KV 45 DD 5901250 20 Kappale

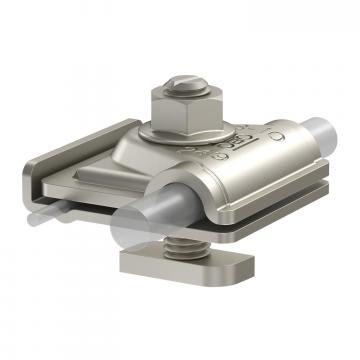

Maadoitusliitin aurinkopaneelien asennusjärjestelmille
249 PV10 6-50V2A 5051520 8 Kappale Asennustarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö

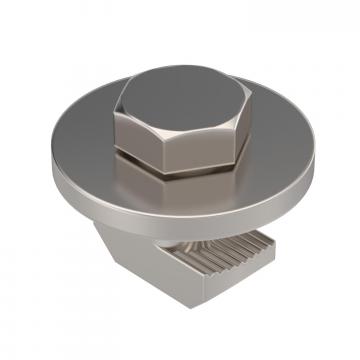

Ruuvi uramutterilla aurinkopaneelien asennukseen
SKS HM A2 5901850 20 Kappale - Lataukset
-
Tietolehti TP 45 4700 ALU / 5900410 , 0.16MB , pdfAsennusohjeet PV mounting systems Magic PV Flat Pro , 6.08MB , pdfAsennusohjeet PV mounting systems for pitched roofs , 3.87MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
